Kurze Zusammenfassung:
- Verwenden Sie ein Durchgangsventil für präzise Drosselung und saubere Flüssigkeiten; vermeiden Sie den Einsatz eines Kükenventils für den Dauerbetrieb bei teilweiser Öffnung, da dies zu schneller Erosion führt.
- Wählen Sie einen Kegelhahn für schnelle Vierteldrehungsisolierung, minimalen Druckabfall und verschmutzte Medien (Schlämme, Feststoffe); beachten Sie jedoch, dass große Kegelhähne ein hohes Betriebsdrehmoment erfordern können.
- Zwingen Sie niemals ein Kükenventil in den Drosselungsbetrieb oder ein Durchgangsventil in Schlammleitungen - die Abstimmung des Ventils auf Ihre tatsächliche Regelaufgabe ist die wichtigste Entscheidung.
Sie sind gerade dabei, ein neues industrielles Rohrleitungssystem zu planen. Ihr Ingenieur reicht Ihnen eine Liste mit Ventilen und sagt: “Suchen Sie sich eins aus.”
Auf der Liste stehen “Kugelhahn” und “Kegelhahn”.
Sie klingen ähnlich. Sie sehen irgendwie ähnlich aus, wenn man die Augen zusammenkneift.
Die Wahl des falschen Systems kann Sie Tausende von Energierechnungen, Wartungsprobleme und ungeplante Ausfallzeiten kosten.
In diesem Leitfaden werden Sie als Fachmann Hersteller von Absperrventilen, ich werde das Geradsitzventil vs. Kükenventil Debatte ein für alle Mal zu beenden. Keine Floskeln. Kein Fachchinesisch, um klug zu klingen. Nur umsetzbare Erkenntnisse, die Sie heute nutzen können.
Lassen Sie uns eintauchen.
Was ist der eigentliche Unterschied zwischen einem Kugelhahn und einem Kegelhahn?
Hier ist die kurze Antwort:
A Durchgangsventil ist konzipiert für präzise Drosselung und Durchflussregelung. Stellen Sie sich das wie den Lautstärkeregler Ihrer Stereoanlage vor - Sie können ihn genau so einstellen, wie Sie es wünschen.
A Kegel Ventil ist gebaut für schnelle Ein/Aus-Isolierung durch Vierteldrehung. Es ist eher wie ein Lichtschalter – an oder aus, nichts dazwischen.
Aber das ist nur die Spitze des Eisbergs.
Ich habe Dutzende von industriellen Anwendungen analysiert, um herauszufinden, wann genau jedes Ventil seine Stärken hat. Und die Daten erzählen eine ziemlich klare Geschichte.
Profi-Tipp: Wenn Ihr System eine kontinuierliche Durchflussregelung erfordert, ist ein Durchgangsventil in der Regel die beste Wahl. Wenn Sie den Durchfluss nur schnell stoppen und starten müssen, wählen Sie ein Kükenventil.
Wie diese Ventile tatsächlich funktionieren
Mechanik des Geradsitzventils
Ein Durchgangsventil verwendet eine lineare Bewegung. Wenn Sie das Handrad drehen, bewegt sich eine Scheibe senkrecht zum Sitz auf und ab.
Es handelt sich um ein Mehrgangventil – das heißt, du musst das Rad mehrmals drehen, um es vollständig zu öffnen oder zu schließen.
Warum ist das wichtig?
Denn diese Aktion mit mehreren Umdrehungen gibt Ihnen unglaubliche Kontrolle. Sie können es knacken offen nur 10% für eine winzige Strömung. Oder öffnen Sie ihn 50% für einen halben Durchfluss. Die Beziehung zwischen Spindelposition und Durchflussmenge ist vorhersehbar und wiederholbar.
Kegelventil Mechanik
Ein Kegelventil verwendet einen Drehbewegung - genauer gesagt, eine Vierteldrehung.
Im Inneren des Ventilkörpers befindet sich ein zylindrischer oder konischer Kegel mit einer durchgehenden Bohrung (das ist die “Öffnung”). Wenn die Bohrung auf die Rohrleitung ausgerichtet ist, ist der Durchfluss ungehindert. Dreht man den Kegel um 90 Grad, blockiert der massive Teil des Kegels den Durchfluss vollständig.
Vierteldrehung = schnelle Bedienung. Es dauert nur wenige Sekunden, bis er von vollständig geöffnet zu vollständig geschlossen wechselt.
Aber hier ist der Haken: Kegelventile sind in der Regel schlecht drosseln. Wenn man eine davon über einen längeren Zeitraum halb offen lässt, nutzt sich die Oberfläche des Stopfens schneller ab, als man “Ersatzteil” sagen kann.”
Das habe ich zu Beginn meiner Karriere auf die harte Tour gelernt. Ich habe ein Kegelventil für eine Drosselanwendung spezifiziert. Sechs Monate später? Es war undicht wie ein Sieb.
Machen Sie diesen Fehler nicht.

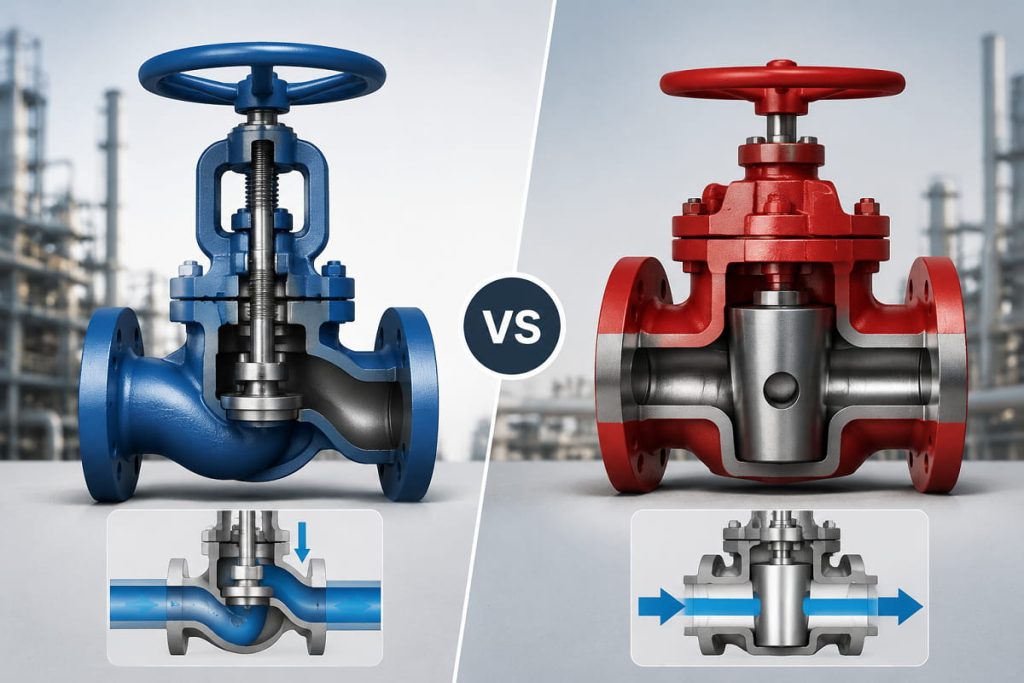

Geradsitzventil vs. Kükenventil: Vergleich von Kopf zu Kopf
Lass mich das mal so aufschlüsseln, dass es wirklich nützlich ist. Folgendes ist in der Praxis entscheidend:
| Merkmal | Durchgangsventil | Kegel Ventil |
|---|---|---|
| Primäre Funktion | Durchflussregelung und Drosselung | Schnelle Ein/Aus-Isolierung |
| Bewegung Typ | Linear (Multiturn) | Drehbar (Vierteldrehung) |
| Fähigkeit zur Drosselung | Ausgezeichnet - präzise und wiederholbar | Schlecht - verursacht mit der Zeit Erosion |
| Druckabfall | Hoch - Flüssigkeit ändert Richtung | Niedrig - durchgehender Pfad |
| Medieneignung | Saubere Flüssigkeiten, Gase, Dampf | Schlämme, Schlamm, Schleifmittel |
| Betriebsgeschwindigkeit | Langsam (viele Umdrehungen) | Schnell (90° Drehung) |
| Häufigkeit der Wartung | Höher (mehr bewegliche Teile) | Niedriger (einfachere Konstruktion) |
| Typische Kosten | Höhere Anfangskosten | Geringere Anfangskosten |
Die Quintessenz?
Wenn Sie Präzision, wählen Sie das Durchgangsventil.
Wenn Sie Geschwindigkeit und Einfachheit, wählen Sie den Ventilkegel.
Sprechen wir über den Druckabfall
Ich habe einige Berechnungen für eine Standard-4-Zoll-Rohrleitung durchgeführt, die mit 100 GPM arbeitet.
Das habe ich herausgefunden:
A Durchgangsventil in der vollständig geöffneten Stellung einen Druckabfall von etwa 3,1 bar.
A Kegel Ventil unter genau denselben Bedingungen? Nur 0,78 bar.
Das ist ein 4x Unterschied.
Ist das für Ihr System von Bedeutung?
Das kommt darauf an.
Wenn du sauberes Wasser über eine kurze Strecke pumpst? Das ist wahrscheinlich kein großes Problem.
Aber was ist, wenn Sie Flüssigkeit durch kilometerlange Rohrleitungen befördern? Oder für teure Pumpenergie bezahlen? Dieser Druckabfall kann Sie teuer zu stehen kommen Zehntausende von Dollar pro Jahr in der Elektrizität.
Ich habe erlebt, dass Betriebe ihren Energieverbrauch für die Förderung um 15–20 % senken konnten, indem sie in Anwendungen, in denen keine Drosselung erforderlich war, Kugelhähne durch Kükenhähne ersetzten.
Profi-Tipp: Berechnen Sie die Zahlen für Ihr spezifisches System. Berechnen Sie die jährlichen Energiekosten für diesen Druckabfall. Sie werden vielleicht überrascht sein, was Sie herausfinden.
Was ist mit Schlämmen, Feststoffen und verschmutzten Medien?
Hier ist, wo die Geradsitzventil vs. Kükenventil wird die Entscheidung wirklich interessant.
Durchgangsventile sind wählerische Esser.
Der enge Sitzbereich im Inneren eines Kugelhahns wirkt wie ein Schmutzfänger. Kleine Partikel bleiben zwischen der Scheibe und dem Sitz hängen. Und wenn man dann versucht, das Ventil zu schließen? Dann zerkratzen diese Partikel die Dichtflächen. Sobald das passiert, kommt es zu Undichtigkeiten. Und die einzige Abhilfe ist eine komplette Überholung.
Nicht lustig. Nicht billig.
Stopfenventile sind das genaue Gegenteil.
Der rotierende Kegel hat eine “Abstreifwirkung” – während er sich dreht, wischt er Feststoffe von den Dichtflächen weg. Dadurch zeichnen sich Kegelventile aus ideal für:
- Behandlung von Abwässern
- Gülletransport
- Schlammlinien
- Anwendungen im Bergbau
- Alle Medien mit suspendierten Feststoffen
Letztes Jahr habe ich mit einem Betriebsleiter gesprochen, der in seiner Schlammleitung von Durchgangsventilen auf exzentrische Kegelventile umgestellt hat. Die Wartungshäufigkeit der Ventile sank von alle 3 Monate auf einmal alle 2 Jahre.
Das ist keine kleine Verbesserung. Das ist eine bahnbrechende Neuerung.
Betriebsdrehmoment: Der verborgene Faktor
Hier ist etwas, das in den meisten Leitfäden zur Ventilauswahl nicht erwähnt wird:
Stopfenventile können sehr schwierig zu bedienen sein.
Erinnern Sie sich an die große Kontaktfläche zwischen dem Kegel und dem Ventilgehäuse? Sie erzeugt erhebliche Reibung. Bei größeren Rohren (6 Zoll und mehr) kann es erforderlich sein:
- Getriebetechniker
- Große pneumatische Antriebe
- Oder ein wirklich starker Arm
Durchgangsventile hingegen haben einen ruhigeren Lauf. Ja, sie erfordern mehrere Umdrehungen. Aber das pro Umdrehung erforderliche Drehmoment ist im Allgemeinen moderat und gleichmäßig.
Was ist also besser?
Für die manuelle Betätigung bei engen Platzverhältnissen? Durchgangsventil.
Für automatisierte Systeme, bei denen Sie bereits Stellantriebe haben? Plug-Ventil kann gut funktionieren - Sie müssen nur Ihr Stellglied richtig dimensionieren.
Anwendungen in der Praxis: Wann man sie verwenden sollte
Aufgrund meiner Recherchen und Gespräche mit Ingenieuren aus der Praxis lässt sich wie folgt zusammenfassen, wann die einzelnen Ventile am sinnvollsten sind:
Wählen Sie ein Durchgangsventil, wenn:
- Sie benötigen präzise Durchflussregelung (chemische Injektion, Dampfkontrolle usw.)
- Die Medien sind sauber (keine Feststoffe, keine Schlämme)
- Sie arbeiten mit Hochdruckdampf oder Kondensat
- Ihr System erfordert automatisierte Regelkreise mit Feineinstellungen
- Der Druckabfall ist kein Hauptproblem
Wählen Sie ein Stopfenventil, wenn:
- Sie benötigen Schnellabschaltung durch Vierteldrehung (Notfallisolierung, häufiges Radfahren)
- Die Medien enthalten Feststoffe, Schlämme oder Schleifmittel
- Sie wollen Druckabfall minimieren über das Ventil
- Sie benötigen eine blasendichtes Siegel für Gase
- Einfachheit und geringer Wartungsaufwand sind oberste Priorität
Die Kostenfrage: Vorab oder langfristig
Ich will ganz offen sein.
Durchgangsventile sind im Allgemeinen teurer. Die Konstruktion ist komplexer. Mehr bewegliche Teile. Engere Toleranzen.
Aber hier ist die Sache:
Wenn Sie eine präzise Drosselung benötigen, ist ein Durchgangsventil jeden Cent wert. Der Versuch, mit einem Kükenventil zu drosseln, wird es schnell zerstören. Und der Austausch von Ventilen alle 6-12 Monate wird schnell teuer.
Stopfenventile haben geringere Anschaffungskosten. Einfachere Konstruktion. Weniger Komponenten.
Bei abrasiven Anwendungen müssen Sie die Hülse oder den Stopfen jedoch möglicherweise häufiger austauschen. Berücksichtigen Sie dies bei Ihrer langfristigen Kostenkalkulation.
Mein Rat?
Berechnen Sie die Gesamtbetriebskosten - nicht nur den Kaufpreis.
Berücksichtigen Sie das:
- Ursprüngliche Ventilkosten
- Installationsarbeiten
- Erwartete Wartungshäufigkeit
- Energiekosten durch Druckabfall
- Kosten für Ausfallzeiten während des Austauschs
Oft wird man feststellen, dass das “günstigere” Ventil auf lange Sicht teurer ist.
Schnellauswahl-Checkliste
Bevor Sie eine Entscheidung treffen, sollten Sie diese Checkliste durchgehen:
✅ Was ist Ihre Kontrollaufgabe? (Drosselung = Globus. Ein/Aus = Stecker.)
✅ Was ist auf deinen Datenträgern gespeichert? (Sauber = Kugel. Feststoffe/Schlamm = Stopfen.)
✅ Wie schnell müssen Sie arbeiten? (Langsam und präzise = Globus. Schnell = Stecker.)
✅ Wie hoch ist Ihr zulässiger Druckabfall? (Knappes Budget = Stecker.)
✅ Wie hoch ist Ihre Wartungskapazität? (Häufige Wartung OK = Globus. Einstellen und vergessen = Stecker.)
Häufig gestellte Fragen
Kann ich ein Kegelventil zur Drosselung verwenden, wenn ich vorsichtig bin?
Technisch gesehen? Ja. In der Praxis? Ich würde es nicht für den Dauerbetrieb empfehlen. Die Schnittstelle zwischen Ventil und Sitz nutzt sich ungleichmäßig ab, was mit der Zeit zu Undichtigkeiten und einem höheren Drehmoment führt.
Welches Ventil hat eine bessere Abdichtung?
Stopfenventile bieten im Allgemeinen eine hervorragende blasendichte Absperrung, insbesondere für Gase. Die breite Dichtfläche schafft eine hervorragende Barriere, wenn sie vollständig geschlossen ist.
Was ist mit Hochtemperaturanwendungen?
Durchgangsventile kommen besser mit hohen Temperaturen zurecht, insbesondere bei Dampfbetrieb. Kükenventile haben bei extremen Temperaturen mit thermischer Ausdehnung zu kämpfen.
Benötige ich für beide Ventile spezielle Antriebe?
Kegelventile erfordern häufig Stellantriebe mit höherem Drehmoment, insbesondere bei größeren Größen. Durchgangsventile benötigen Linearantriebe (oder elektrische Drehantriebe). Berücksichtigen Sie dies in Ihrem Automatisierungsbudget.
Endgültiges Urteil: Durchgangsventil vs. Stopfenventil
Die Wahrheit ist:
Keines der beiden Ventile ist insgesamt “besser”. Sie sind für unterschiedliche Aufgaben konzipiert.
Die Geradsitzventil vs. Kükenventil Entscheidung läuft auf eine Frage hinaus:
Was braucht Ihr System eigentlich?
Wenn Sie eine präzise, wiederholbare Durchflusskontrolle benötigen? Durchgangsventil.
Wenn Sie eine schnelle Isolierung mit minimalem Druckabfall benötigen, insbesondere bei verschmutzten Medien? Stopfenventil.
Ich habe schon erlebt, dass Ingenieure versuchen, einen Ventiltyp für jede Anwendung zu verwenden. Das geht nie gut aus.
Passen Sie das Ventil an die jeweilige Aufgabe an. Ihr System - und Ihr Wartungsteam - werden es Ihnen danken.
Haben Sie eine bestimmte Anwendung im Sinn? Prüfen Sie die Zahlen. Prüfen Sie Ihre Medien. Berechnen Sie Ihren Druckabfall. Und im Zweifelsfall sollten Sie mit Ihrem Ventilhersteller sprechen, wenn Sie die tatsächlichen Betriebsbedingungen kennen.
Denken Sie daran: Das richtige Ventil ist nicht das, das auf dem Papier gut aussieht. Es ist das, das in Ihrem spezifischen System Tag für Tag, Jahr für Jahr zuverlässig funktioniert.
Treffen Sie jetzt eine kluge Entscheidung für Ihre Geradsitzventil vs. Kükenventil Auswahl.
