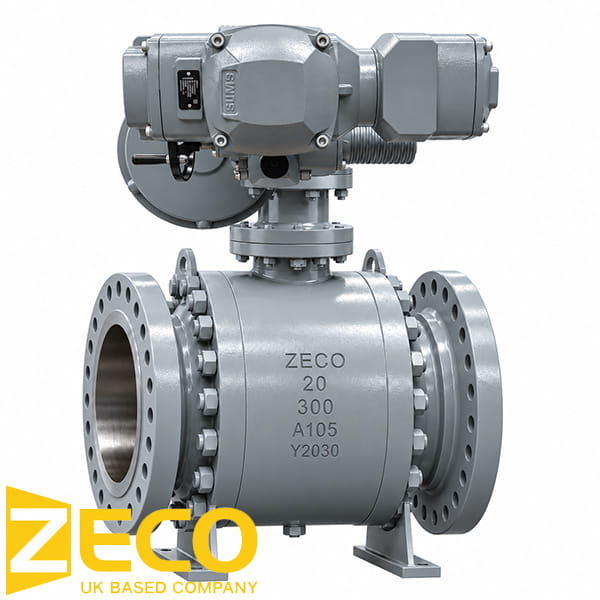

Elektrischer Kugelhahn

Beschreibung

Elektrische Kugelhähne verwenden einen elektrischen Antrieb, um eine Kugel mit einem Loch in der Mitte zu drehen und den Durchfluss zu steuern.

Was ist ein elektrischer Kugelhahn?

Der elektrische ZECO-Kugelhahn ist nach der Kombination von elektrischem Antrieb und Kugelhahn benannt. Er wird in der Regel in mittleren Rohrleitungen eingesetzt, die eine Fernschaltung und eine Einstellsteuerung erfordern. Er ist ein wichtiges Steuerungsprodukt in der industriellen Automatisierungstechnik. Die elektrischen Stellantriebe von ZECO sind in der Regel mit deutschen AUMA-Stellantrieben ausgestattet. Wenn die Kunden andere Anforderungen haben, kann ZECO sie auch nach Kundenwünschen anpassen. Der elektrische 2-Zoll-Kugelhahn ist einer der gängigsten Typen von elektrisch betriebenen Kugelhähnen.

Wie funktioniert ein elektrischer Kugelhahn?

Im Allgemeinen wandeln elektrische Kugelhähne die elektrische Energie mit Hilfe eines Elektromotors in eine Drehkraft um und drehen so die Kugelhähne. Aufgrund der sauberen elektrischen Energie und des leisen Drehens der Ventile ist dies die effizienteste Art der Ventilsteuerung.

Zum besseren Verständnis wird hier die Funktionsweise des elektrischen Kugelhahns erläutert.

Schritt eins: Einschalten des Systems

Zunächst schalten Sie die elektrischen Kugelhähne ein, damit der Strom richtig durch das System fließen kann. Der elektrische Strom treibt den Elektromotor an, der ein Drehmoment erzeugt, das von einer mit dem Ventilschaft verbundenen Welle übertragen wird.

Sie werden feststellen, dass sich der Kugelhahn durch die Wirkung der Welle und des Elektromotors zu drehen beginnt. Die Leistung, die Sie benötigen, um den Betrieb des elektrischen Kugelhahns zu steuern, ist entsprechend unterschiedlich.

Für die Steuerung des elektrischen Kugelhahns können Sie Gleichstrom von 12 V, 24 V und 48 V benötigen. Andererseits können Sie auch 24 V, 48 V, 120 V, 130 V und 240 V Wechselstrom zur Steuerung des Ventils verwenden.

Schritt zwei: Kontrolle des Drehmoments

Da der Strom durch den Motor fließt, können Sie die Kraft steuern, die der Motor erzeugt, um den Kugelhahn zu drehen. Er verfügt über ein System von verschiedenen Zahnrädern, die bei der Steuerung der Welle helfen und so verschiedene Kraftniveaus erzeugen.

Sie können sich für das Getriebe entscheiden, das die besten Kräfte erzeugt und den elektrischen Kugelhahn entsprechend steuern kann. Die Geschwindigkeit, mit der der elektrische Kugelhahn arbeitet, ist umgekehrt proportional zum Drehmoment f des elektrischen Kugelhahns.

Merkmale von elektrischen Kugelhähnen:

• ZECO hat sich der Prämisse verschrieben, dass die Produkte den internationalen Standards entsprechen, und tut sein Bestes in der Forschung und Entwicklung des Unternehmens, um die Kosten für die Benutzer zu minimieren. Aus diesem Grund hat ZECO große Anstrengungen im Bereich des Kugelhahn-Drehmoments unternommen und schließlich ein Produkt mit einem geringeren Drehmoment als der Kugelhahn auf dem Markt entwickelt, so dass es mit einem elektrischen Antrieb mit geringerem Drehmoment des ersten Gangs ausgestattet werden kann, um die Kosten für den Benutzer zu senken;
• Die elektrischen Kugelhähne von ZECO sind in Serien mit vollem Durchgang und mit reduziertem Durchgang erhältlich, um den unterschiedlichen Anforderungen der Kunden gerecht zu werden. Kugelhähne mit vollem Durchgang sind im gleichen Kanal wie der Innendurchmesser der Rohrleitung für minimalen Flüssigkeitswiderstand und einfache Reinigung der Rohrleitung vorgesehen. Das Gewicht der Kugelhähne mit reduziertem Durchmesser beträgt nur etwa 70% des Kugelhahns mit vollem Durchgang, wodurch Kosten und Preis effektiv gesenkt werden können, während der Flüssigkeits-Widerstands-Koeffizient nur etwa 1/7 des Kugelhahns mit gleichem Durchmesser beträgt;
• Der elektrisch betätigte Kugelhahn von ZECO gewährleistet eine zuverlässige Abdichtung unter Hoch-, Tief- und Vakuumbedingungen;
• ZECO elektrischen Kugelhahn mit automatischer Druckentlastung Struktur, wenn die Pipeline Druck abnormalen Anstieg, die Kammer Medium kann sich auf seine eigene Schubkraft, um den Sitz und die automatische Druckentlastung.

Anwendungen von elektrisch betätigten Kugelhähnen

• Ausrüstung für die Gastronomie
• Bewässerungsindustrie
• Fahrzeug-Waschanlagen
• Wasseraufbereitungsanlagen
• Fertigungseinrichtungen
• Mobile Anwendungen
• Wärmetauscher

Wie installiert man einen elektrischen Kugelhahn?

Verwenden Sie bei der Montage elektrischer Stellantriebe für Ventile robuste Teile, die dem Industriestandard entsprechen. Viele Stellantriebe und Montageteile verwenden die ISO 5211-Normen für Verbindungen, wodurch sichergestellt wird, dass verschiedene Marken und Komponenten nahtlos zusammenarbeiten.

Sie benötigen mindestens drei Komponenten für die Montage:

• Eine Ansteuerung
• Eine Spindel zum Anschluss an den Ventilkopf
• Ein Flansch, mit dem der Antrieb an der Armatur befestigt wird
• Verschiedene Antriebe erfordern unterschiedliche Flanschtypen, je nach Drehmoment und verfügbaren Befestigungsmitteln.

Material des elektrisch geöffneten Kugelhahns:

Nein	Teil	Material
1	Körper	ASTM A105
2	Motorhaube	ASTM A105
3	Kugel	ASTM A105
4	Sitz	ASTM A105 + PTFE
5	Vorbau	ASTM A182 F6a
6	Antistatische Vorrichtung	SS304
7	Dichtung	Graphit + SS304
8	Schraube	ASTM A193 B7
9	Nuss	ASTM A194 2H
10	O-Ring	Viton A
11	Elektrischer Aktuator	ASTM A182 F304

Was sind die Ursachen für das Versagen eines elektrischen Kugelhahns?

Schlechte Konstruktion des elektrischen Kugelhahns

Möglicherweise ist der elektrische Kugelhahn so schlecht konstruiert, dass er den Anforderungen der Anwendung nicht gerecht wird. Die schlechte Konstruktion kann sich in einer schlechten chemischen Verträglichkeit und einer schlechten Durchfluss- oder Druckrate äußern.

Fehlerhafte Installation

Es kann auch vorkommen, dass ein erfolgreicher Betrieb aufgrund schlechter oder fehlerhafter Installationen nicht möglich ist. Es kann zu Leckagen oder einer falschen Position der elektrischen Kugelhähne kommen, was schließlich zu deren Ausfall führt.

Unsachgemäßer Betrieb

Zusätzlich zu den oben genannten Faktoren können Sie die elektrischen Kugelhähne auch unsachgemäß bedienen. Mit anderen Worten, Sie können die elektrischen Kugelhähne für die falschen Vorgänge verwenden, was zu einem vollständigen Ausfall führt.
