Résumé rapide :
Les clapets anti-retour à bille se ferment instantanément pour éviter les coups de bélier et supporter les fluides sales, mais ils entraînent une perte de charge plus importante et sont plus coûteux dans les grandes dimensions. Les clapets anti-retour à battant offrent une faible résistance et un débit élevé pour les grandes canalisations, mais ils se ferment plus lentement et présentent un risque de choc du disque.
Optez pour des clapets anti-retour à bille dans les petits réseaux, les réseaux à basse pression ou les réseaux verticaux transportant des fluides visqueux. Optez pour des clapets anti-retour à battant dans les réseaux de grand diamètre, les réseaux à haute pression ou les réseaux à débit continu.
Vous vous trouvez devant un réseau de canalisations qui a connu des jours meilleurs. La pompe ne cesse de démarrer et de s'arrêter. Un bruit de martèlement étrange rend tout le monde fou. Et votre patron vous met la pression en vous demandant pourquoi le système tombe sans cesse en panne.
La plupart des problèmes de refoulement se résument à une décision simple :—Clapet anti-retour à bille vs clapet anti-retour à battant. Si vous faites le mauvais choix, vous risquez de devoir faire face à des réparations coûteuses, à des dégâts causés par les coups de bélier et à des pannes du système.
Dans ce guide, en tant que professionnel fabricant de clapets anti-retour à battant, je vais vous expliquer en détail tout ce que vous devez savoir sur ces deux types de vannes, notamment leur fonctionnement, les situations dans lesquelles il convient d'utiliser l'une ou l'autre, ainsi que leurs principales différences en termes de perte de charge, d'installation et de coût.
Fonctionnement des clapets anti-retour à bille
Les clapets anti-retour à bille fonctionnent selon un mécanisme simple : une bille flottante qui se déplace au gré du débit.
Lorsque le fluide s'écoule vers l'avant, il pousse le clapet hors de son siège. Le clapet se soulève et le fluide passe. Lorsque le débit s'arrête ou s'inverse, la gravité (ou un ressort) ramène le clapet en position fermée. Cela crée une étanchéité parfaite qui empêche le reflux.
Conseil de pro : La bille est généralement fabriquée en acier inoxydable, en PTFE ou en métal revêtu de caoutchouc. Le choix du matériau est plus important qu'on ne le pense, surtout en cas d'utilisation avec des fluides corrosifs ou à des températures élevées.
Voici les points auxquels je recommande personnellement de prêter attention :
- Pression de fissuration : Les clapets anti-retour à bille ont besoin d'une pression suffisante en amont pour soulever la bille. Si votre pompe ne parvient pas à générer cette pression, le clapet ne s'ouvrira pas.
- Délai de réponse : Ces dispositifs se ferment TRÈS RAPIDEMENT. La bille se referme instantanément dès que le débit s'arrête. C'est idéal pour éviter les coups de bélier.
- Action autonettoyante : Lorsque la bille tourne, elle élimine les impuretés présentes sur la surface d'étanchéité. C'est un ÉNORME avantage dans les applications où le fluide est encrassé.
Fonctionnement des clapets anti-retour à battant
Les clapets anti-retour à battant fonctionnent selon un principe totalement différent.
Au lieu d'un clapet sphérique, ils utilisent un disque articulé (clapet à battant) qui s'ouvre lorsque le fluide s'écoule vers l'avant. Lorsque le débit s'arrête, le disque revient en position fermée et se calfeutre contre le siège.
Considérez ça comme une porte à sens unique. C'est simple, non ?
Mais voilà le hic :
- Limitation du débit : Lorsqu'il est entièrement ouvert, le disque pivote pour se dégager complètement. Cela garantit une perte de charge minimale. Idéal pour les systèmes à haut débit.
- Vitesse de fermeture : Les clapets anti-retour à battant se ferment plus lentement que les clapets anti-retour à bille. La fermeture du disque repose sur la gravité et le flux inverse. Ce délai peut entraîner un choc du disque et un coup de bélier.
- Points importants concernant l'installation : Ces vannes fonctionnent mieux dans des canalisations horizontales. Si vous les installez à la verticale avec un écoulement vers le bas, le disque risque de ne pas se fermer correctement.

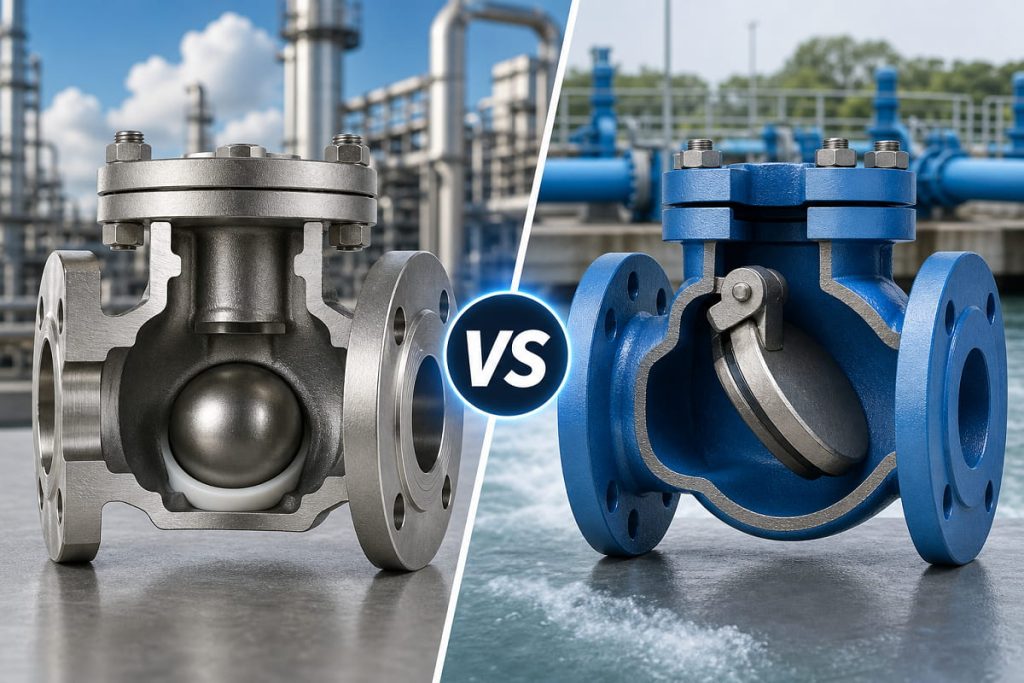

Clapet anti-retour à bille et clapet anti-retour à battant : principales différences
Comparons ces deux produits en face à face. J'ai récapitulé les principales différences dans un tableau simple :
| Fonctionnalité | Clapet anti-retour à bille | Clapet anti-retour à battant |
|---|---|---|
| Mécanisme | Bille flottante librement | Disque à charnière (clapet) |
| Perte de charge | Plus haut (la bille reste dans le circuit d'écoulement) | En bas (le disque pivote pour ne pas gêner) |
| Temps de réponse | Instantané | Plus lent (par gravité) |
| Risque de coup de bélier | Faible | Haut (lancer de disque) |
| Polyvalence d'installation | N'importe quelle orientation | De préférence à l'horizontale |
| Entretien | Faible (peu de pièces mobiles) | Plus importante (usure des charnières au fil du temps) |
| Idéal pour les tuyaux de ce diamètre | Petit (¼” à 4″) | Grand format (de 2″ à 48″ et plus) |
| Prix (petites tailles) | Plus cher | Moins cher |
Quand choisir un clapet anti-retour à bille ?
Les clapets anti-retour à bille sont particulièrement efficaces dans certaines situations. Voici les cas où je les recommanderais :
1. Systèmes à basse pression
Si votre installation fonctionne à basse pression (moins de 1 000 psi), les clapets anti-retour à bille constituent la meilleure solution. La bille se soulève facilement et la fermeture assistée par ressort empêche le reflux sans nécessiter de pression différentielle élevée.
2. Espaces restreints
Les clapets anti-retour à bille sont compacts. Vraiment compacts. Vous pouvez les installer dans des espaces restreints où les clapets anti-retour à battant ne conviennent pas. Pensez notamment à la plomberie sous un évier, aux appareils médicaux ou au matériel de laboratoire.
3. Fluides visqueux ou encrassés
C'est là que les clapets anti-retour à bille se distinguent vraiment. Leur mécanisme d'autonettoyage empêche les débris de se loger dans la bille. Je les ai vus fonctionner à la perfection dans les situations suivantes :
- Manutention des boues
- Lignes de transformation alimentaire
- Systèmes d'assainissement
- Traitement chimique
4. Conduites verticales
Vous devez installer un clapet anti-retour à la verticale ? Optez pour un clapet anti-retour à bille. Son mécanisme à ressort garantit une étanchéité optimale, quelle que soit son orientation. Les clapets anti-retour à battant ne se ferment pas de manière fiable lorsque le flux est vertical vers le bas.
5. Réponse rapide requise
Les clapets anti-retour à bille se ferment instantanément. Cette réactivité empêche tout reflux, même minime. C'est un élément essentiel pour les systèmes où la contamination constitue un risque.
Quand choisir un clapet anti-retour à battant
Les clapets anti-retour à battant sont particulièrement adaptés aux applications à grande échelle et à haut débit. Voici dans quels cas ils constituent le choix idéal :
1. Conduites de grand diamètre
Vous avez une canalisation de 12″ ou 24″ ? Les clapets anti-retour à battant sont la solution idéale. Ils sont nettement moins chers que les clapets anti-retour à bille dans les grandes dimensions, et leur débit est inégalé.
2. Systèmes à haut débit
Les clapets anti-retour à battant n'entraînent pratiquement aucune restriction de débit lorsqu'ils sont entièrement ouverts. Le disque pivote complètement hors du passage du fluide. Cela se traduit par une réduction des coûts énergétiques et une sollicitation moindre de vos pompes.
3. Réseaux municipaux d'adduction d'eau
Les systèmes d'extinction automatique, les réseaux de distribution d'eau municipaux, les canalisations industrielles… Tous ces systèmes font appel à des clapets anti-retour à battant. Ceux-ci supportent des pressions élevées (jusqu'à 5 000 psi) et assurent une protection fiable contre le refoulement.
4. Projets soucieux du budget
Si vous travaillez sur un projet de grande envergure avec des budgets serrés, les clapets anti-retour à battant permettent de réaliser d'importantes économies. La différence de coût augmente à mesure que le diamètre des canalisations s'accroît.
5. Débit régulier et continu
Les clapets anti-retour à battant fonctionnent mieux lorsque le débit est régulier. Le disque s'ouvre complètement et reste ouvert. Pas de battement, pas d'usure au niveau de la charnière.
Avantages et inconvénients : clapet anti-retour à bille
Pour :
- Une fermeture rapide réduit les coups de bélier
- Action autonettoyante
- Fonctionne quelle que soit l'orientation
- Faible entretien
- Idéal pour les fluides sales ou visqueux
Cons :
- Perte de charge plus importante
- Plus cher dans les grandes tailles
- La bille peut s'user au fil du temps dans les applications abrasives
- Ne convient pas aux systèmes à très haute pression
Avantages et inconvénients : clapet anti-retour à battant
Pour :
- Perte de charge minimale
- Rentable pour les grands diamètres
- Gestion de la haute pression
- Une conception simple et fiable
- Excellente capacité de débit
Cons :
- Une fermeture lente provoque un coup de bélier
- Orientation d'installation limitée
- Usure des charnières et des disques au fil du temps
- Ne convient pas aux fluides encrassés
Questions fréquentes (réponses)
Q : Puis-je utiliser un clapet anti-retour à bille à la place d'un clapet anti-retour à battant ?
À condition que votre installation réponde aux exigences en matière de dimensions et de pression. Pour les petites canalisations (moins de 4″) à faible pression, les clapets anti-retour à bille sont très efficaces. Pour les grandes canalisations industrielles, privilégiez les clapets anti-retour à battant.
Q : Quelle valve est la plus résistante ?
Les clapets anti-retour à bille ont tendance à durer plus longtemps dans les environnements corrosifs. La bille ne comporte ni charnières ni goupilles susceptibles de s'user. Les clapets anti-retour à battant peuvent nécessiter des réparations au niveau des charnières après 5 à 7 ans dans des conditions difficiles.
Q : Comment puis-je éviter les coups de bélier ?
Coup de bélier est due à un renversement soudain du sens d'écoulement. Les clapets anti-retour à bille se ferment plus rapidement, ce qui réduit ce risque. Pour les clapets anti-retour à battant, il est possible d'ajouter des mécanismes à levier et à ressort afin d'accélérer la fermeture.
Q : Qu'en est-il de la pression de fissuration ?
Les clapets anti-retour à bille nécessitent généralement une pression d'ouverture plus élevée en raison de leur mécanisme à ressort. Les clapets anti-retour à battant s'ouvrent dès qu'un débit minimal est détecté.
Étude de cas : application concrète
Au début de l'année, j'ai collaboré avec une usine agroalimentaire qui rencontrait un problème récurrent de refoulement dans ses conduites de sirop. L'entreprise utilisait des clapets anti-retour à battant, mais la viscosité du sirop provoquait le grippage du disque. Conséquence ? Un produit contaminé et des temps d'arrêt coûteux.
Nous les avons remplacées par des clapets anti-retour à bille en acier inoxydable 316L. Le mécanisme autonettoyant de la bille a permis d'éliminer le problème de grippage. La fermeture rapide a empêché tout reflux. En l'espace de deux mois, les économies réalisées grâce à la réduction des temps d'arrêt ont suffi à amortir le coût de la mise à niveau des clapets.
En résumé ? Choisir la bonne vanne peut vous faire économiser des milliers.
Réflexions finales
Le choix entre un clapet anti-retour à bille et un clapet anti-retour à battant repose sur trois critères :
- 1. Les exigences de votre système en matière de pression et de débit
- 2. Le type de fluide que vous transportez
- 3. Vos contraintes d'installation
Si vous recherchez une réponse rapide, un format compact et la capacité de traiter des fluides encrassés, optez pour un clapet anti-retour à bille. Si vous avez besoin d'un débit élevé, de conduites de grand diamètre et d'un bon rapport qualité-prix, optez pour un clapet anti-retour à battant.
Et n'oubliez pas : vérifiez toujours les caractéristiques techniques de votre installation avant de prendre votre décision finale. Choisir une vanne inadaptée peut vous coûter bien plus cher que la vanne elle-même.
Voilà, vous avez maintenant le récapitulatif complet de Clapet anti-retour à bille vs clapet anti-retour à battant. J'espère que cela vous aidera à faire le bon choix pour votre système.
