Vous êtes-vous déjà trouvé devant un mur de robinets dans un magasin de fournitures et vous êtes-vous demandé de quel robinet vous aviez réellement besoin ? Vous n'êtes pas le seul.
Voici ce qu'il faut savoir : vanne papillon ou vanne à bille est l'une de ces décisions qui peuvent faire ou défaire votre système de tuyauterie. Si vous faites le mauvais choix, vous vous exposez à des fuites, à des pertes de charge ou, pire encore, à une défaillance totale du système.
J'ai vu des ingénieurs réfléchir longuement à ce choix pendant des semaines. Mais cela ne doit pas être si compliqué.
Dans ce guide, en tant que professionnel vanne papillon et fabricant de robinets à tournant sphérique, Dans ce numéro, j'expliquerai exactement quand utiliser chaque type de soupape, quelles sont leurs différences de performance dans le monde réel et comment choisir celle qui convient le mieux à votre application spécifique.
Plongeons dans le vif du sujet.
Résumé rapide :
- Choisissez les robinets à tournant sphérique pour les systèmes à haute pression (plus de 250 PSI), les exigences d'étanchéité, les petits tuyaux (<6 in), les cycles fréquents, les flux bidirectionnels et les systèmes de chauffage à l'eau chaude. raclage des opérations.
- Choisissez les vannes papillon pour les grands diamètres (≥6 in), les installations à espace limité et les pressions faibles à modérées (inférieures à ~150 PSI) où les économies de coût et de poids sont importantes.
- Principaux compromis : les vannes à bille offrent des joints étanches aux bulles et une perte de charge négligeable, mais elles sont plus lourdes et beaucoup plus coûteuses pour les grandes dimensions ; les vannes papillon permettent d'économiser de l'argent et de l'espace, mais elles introduisent toujours une certaine perte de charge et des fuites potentielles à des pressions plus élevées.
- Respectez les règles de décision simples (pression, taille des tuyaux, budget, tolérance de fuite, espace) et évitez les erreurs courantes telles que l'utilisation de vannes papillon dans les conduites de vapeur à haute pression ou l'étranglement avec des vannes à bille.
Qu'est-ce qu'une vanne papillon ?
Pensez à une vanne papillon comme à un disque qui tourne à l'intérieur de votre tuyau.
Lorsqu'il est parallèle au flux, tout circule librement. Si vous le tournez de 90 degrés, il bloque complètement le flux.
Voici ce qui rend les vannes papillon uniques :
- Conception légère (même en taille massive)
- Empreinte compacte (parfait pour les espaces restreints)
- Fonctionnement rapide (quart de tour de l'ouverture à la fermeture)
- Rentable (surtout pour les grands diamètres)
Le disque reste dans le circuit d'écoulement même lorsqu'il est complètement ouvert. C'est important - nous y reviendrons plus tard.
Qu'est-ce qu'un robinet à boisseau sphérique ?
Un robinet à boisseau sphérique utilise une approche totalement différente.
Imaginez une sphère creuse percée d'un trou en son centre. Lorsque le trou est aligné avec votre tuyau, le fluide s'écoule. Faites-le pivoter de 90 degrés et vous obtiendrez un mur solide qui bloque tout.
Principales caractéristiques des robinets à tournant sphérique :
- Aucune fuite lorsqu'il est fermé (joint étanche aux bulles)
- Plein débit en position ouverte (pas d'obstruction)
- Gestion de la haute pression comme un champion
- Fonctionne avec presque tous les supports (liquides, gaz, voire boues)
J'en ai installé des centaines au fil des ans. Ce sont de véritables chevaux de bataille.

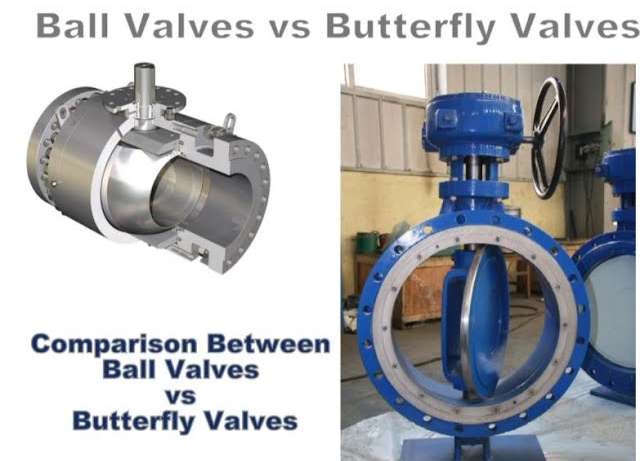

Vanne papillon et vanne à bille : 7 différences essentielles
Permettez-moi de passer outre le jargon technique et de vous montrer ce qui compte vraiment dans le choix de ces valves.
1. Manipulation de la pression
Les robinets à boisseau sphérique dominent ici. Il n'y a pas de contestation possible.
J'ai vu des robinets à tournant sphérique supporter des pressions de plus de 1 000 PSI sans broncher. Des vannes papillon ? Dans la plupart des cas, elles commencent à avoir du mal à supporter une pression de 250 PSI.
Pourquoi cette différence ? C'est une question de conception. Les robinets à tournant sphérique créent une étanchéité positive, la pression en amont contribuant en fait à maintenir l'étanchéité. Les vannes papillon reposent sur la pression du disque contre un siège - et une pression élevée peut littéralement pousser le disque hors de son joint.
2. Caractéristiques du débit
C'est là que les choses deviennent intéressantes.
Vannes à bille (versions à orifice plein) = perte de charge nulle. La voie d'écoulement est complètement dégagée lorsqu'elle est ouverte.
Les vannes papillon = chute de pression automatique. Ce disque est toujours en travers du chemin, même lorsqu'il est “complètement” ouvert.
Dans un projet récent, le remplacement des vannes papillon par des vannes à bille a permis de réduire la perte de charge de 40%. C'est énorme si l'on tient compte des coûts de pompage.
3. Taille et poids
C'est le domaine de la vanne papillon.
Une vanne papillon de 24 pouces pèse à peu près autant qu'une vanne à bille de 6 pouces. Sérieusement.
Pour les tuyaux de grand diamètre (tout ce qui dépasse 6 pouces), les vannes papillon sont beaucoup plus judicieuses d'un point de vue pratique. Moins de poids signifie :
- Une installation plus facile
- Moins de contraintes sur les tuyaux
- Réduction des coûts de soutien
4. Comparaison des coûts
Parlons argent.
Pour les petites vannes (moins de 4 pouces) :
- Les robinets à tournant sphérique et les robinets à papillon coûtent à peu près le même prix
- Les robinets à tournant sphérique sont parfois moins chers
Mais regardez ce qui se passe pour les tailles supérieures :
- Vanne papillon de 12 pouces : ~$500
- Robinet à boisseau sphérique de 12 pouces : ~$2,500
C'est une différence de 5 fois. Et la situation ne fait qu'empirer au fur et à mesure que l'on augmente la taille de l'appareil.
5. Performance d'étanchéité
Les robinets à boisseau sphérique remportent également cette manche.
Ils assurent ce que nous appelons un joint “étanche à la bulle”. Aucune fuite. Période d'essai.
Les vannes papillon ? Elles sont bonnes, mais pas parfaites. Vous pouvez constater des fuites mineures à des pressions plus élevées ou après une utilisation prolongée. Le disque peut s'user contre le siège avec le temps.
(Conseil de pro : si votre application ne peut absolument pas tolérer de fuite - comme des produits chimiques toxiques ou des produits coûteux - optez pour un robinet à boisseau sphérique).
6. Exigences en matière d'espace
Les vannes papillon sont les plus performantes dans ce domaine.
Il s'agit en fait d'une plaquette qui s'insère entre deux brides. Ils sont très compacts.
Les robinets à bille ont besoin d'espace pour la bille elle-même, ainsi que pour le corps qui l'abrite. Dans les salles mécaniques exiguës, cela a plus d'importance qu'on ne le pense.
7. Besoins en matière d'entretien
Les deux valves nécessitent peu d'entretien, mais il y a des différences :
Vannes papillon :
- Conception plus simple = moins de pièces susceptibles de tomber en panne
- Le remplacement du siège est simple
- Peut souvent être entretenu en ligne
Vannes à bille :
- Des composants internes plus complexes
- Le remplacement du siège nécessite la dépose de la valve
- Mais ils durent généralement plus longtemps entre les services
Quand choisir une vanne papillon
D'après mon expérience, voici les cas où les vannes papillon sont les plus judicieuses :
Applications à grand diamètre (6 pouces et plus)
Les économies de coût et de poids sont trop importantes pour être ignorées.
Installations soumises à des contraintes d'espace
Lorsque chaque centimètre compte, les vannes papillon s'adaptent là où les vannes à bille ne le peuvent pas.
Systèmes de pression faibles à modérés (moins de 150 PSI)
Ils supportent très bien ces pressions.
Traitement de l'eau et des eaux usées
C'est le paradis des vannes papillon. Grandes conduites, basse pression, coût sensible.
Systèmes CVC
Là encore, les grands conduits, les faibles pressions et les contraintes budgétaires font des vannes papillon la solution idéale.
Quand une certaine fuite est acceptable
Si quelques gouttes ne font pas de mal, économisez l'argent.
Quand choisir un robinet à boisseau sphérique
Les robinets à boisseau sphérique excellent dans ces situations :
Applications à haute pression
Au-delà de 250 PSI, j'utilise un robinet à boisseau sphérique.
Exigences en matière d'étanchéité
Usines chimiques, raffineries, laboratoires pharmaceutiques - partout où il y a des fuites, il y a des problèmes.
Fonctionnement fréquent
Les vannes à bille supportent des milliers de cycles sans s'user.
Tuyaux de petit diamètre (moins de 6 pouces)
La différence de coût est minime, alors autant obtenir des performances supérieures.
Flux bidirectionnel
Les robinets à tournant sphérique ne se soucient pas du sens du flux.
Porcherie opérations
Besoin de faire passer un porc de nettoyage ? Seuls les robinets à tournant sphérique à passage intégral le permettent.
Comparaison des performances dans le monde réel
Permettez-moi de vous présenter quelques données réelles issues de projets récents :
Modernisation de la station d'épuration municipale (2025) :
- Remplacement des robinets-vannes de 16 pouces par des robinets à papillon
- Economies de coûts : 65%
- Temps d'installation : Coupé par 70%
- Performance : Aucun problème après 8 mois
Installation de traitement chimique (2026) :
- Utilisation de vannes à bille sur les lignes à haute pression
- Aucune fuite en 6 mois de fonctionnement
- Pression nominale : 800 PSI
- Le coût supplémentaire en vaut-il la peine ? Absolument
Projet de rénovation des systèmes de chauffage, de ventilation et de climatisation (2025) :
- Plus de 300 vannes papillon installées
- Taille moyenne : 10 pouces
- Économies totales du projet par rapport aux robinets à boisseau sphérique : $125 000
Les chiffres ne mentent pas.
Considérations relatives à l'installation
Voici ce que les installateurs négligent souvent :
Installation d'une vanne papillon
L'orientation est importante. Installer l'arbre à l'horizontale pour éviter l'accumulation de débris.
L'alignement des brides est essentiel. Des brides mal alignées peuvent endommager le disque.
Laisser l'autorisation. Le disque dépasse le corps du robinet lorsqu'il est ouvert.
Installation du robinet à boisseau sphérique
Sens de l'écoulement n'a généralement pas d'importance (mais vérifiez tout de même).
Supporte les vannes lourdes. Ne laissez pas la tension du tuyau endommager le robinet.
Pensez à l'entretien futur. Laisser de la place pour retirer la valve si nécessaire.
Faire le bon choix : Un cadre simple
Vous n'êtes toujours pas sûr ? Utilisez cet arbre de décision :
- Quelle est votre pression ?
- Plus de 250 PSI → Vanne à bille
- Moins de 150 PSI → Envisager le papillon
- Quelle est la taille de votre tuyau ?
- Plus de 6 pouces → pencher vers le papillon
- Moins de 4 pouces → Le robinet à boisseau sphérique est souvent préférable
- Quel est votre budget ?
- Budget serré + gros tuyaux → Papillon
- Le budget le permet → Tenir compte des besoins en matière de performance
- Pouvez-vous tolérer des fuites ?
- Absolument pas → Robinet à boisseau sphérique
- Fuite mineure OK → Travaux de papillon
- Contraintes d'espace ?
- Très serré → Papillon
- Espace de travail → L'une ou l'autre option
Les erreurs courantes à éviter
Je vois ces erreurs tout le temps :
Utilisation de vannes papillon dans les conduites de vapeur à haute pression
La chaleur + la pression = disques déformés et joints défectueux.
Installation de robinets à boisseau sphérique là où un étranglement est nécessaire
Les robinets à boisseau sphérique sont très mauvais pour l'étranglement. Il faut les utiliser complètement ouverts ou complètement fermés.
Ignorer les limites de vitesse
Une vitesse élevée peut endommager les disques des vannes papillon. Vérifiez vos débits.
Des applications critiques au rabais
L'économie de $500 sur une vanne ne vaut pas une fermeture de $50 000.
Comparaison entre robinet à papillon et robinet à bille
Voici ce qu'il en est :
Les vannes papillon sont la solution idéale pour les applications de grand diamètre et de basse pression où le coût et l'espace sont plus importants qu'une étanchéité parfaite.
Vannes à bille valent l'investissement lorsque vous avez besoin d'une performance fiable, sans fuite, quelle que soit la pression.
La plupart des établissements utilisent les deux. Il s'agit de technologies complémentaires, et non concurrentes.
L'essentiel est d'adapter la vanne à vos besoins spécifiques. Tenez compte de vos exigences en matière de pression, de taille, de budget et de performances. En cas de doute, consultez un spécialiste des vannes qui pourra étudier votre application en détail.
N'oubliez pas que le choix d'un bon robinet dès le départ permet d'éviter des maux de tête (et de l'argent) par la suite.
Quel est votre plus grand défi dans la sélection des vannes ? Plus vous serez précis sur votre application, mieux vous serez guidé dans votre choix. vanne papillon vs vanne à bille décision.
