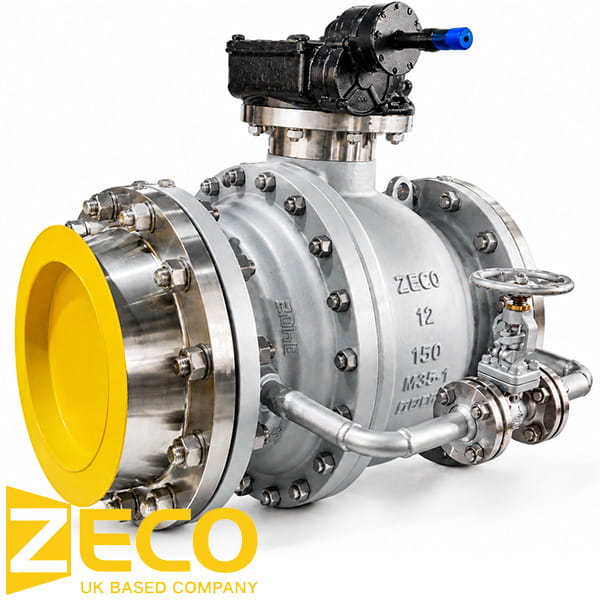

Robinet à boisseau sphérique de 12 pouces

Description

Les robinets à tournant sphérique de 12 pouces sont normalement des robinets à tournant sphérique à tourillon, des robinets à tournant sphérique à entrée latérale ou des robinets à tournant sphérique à entrée par le haut ; la conception, la fabrication et les tests sont strictement conformes à la norme API 6D/API 598.

Qu'est-ce qu'un robinet à boisseau sphérique de 12″ ?

Le robinet à boisseau sphérique ZECO de 12 pouces peut être un robinet à boisseau sphérique flottant, un robinet à boisseau sphérique monté sur tourillon ou un robinet à boisseau sphérique à entrée par le haut. L'un des seuls robinets à boisseau fabricants de vannes en Chine Avec une histoire de près de 30 ans, ZECO, avec la mission historique d'innovation continue et d'innovation technologique, a envoyé avec succès les produits de robinet à boisseau sphérique de ZECO aux compagnies pétrolières, aux plates-formes offshore et aux projets industriels, et a été pleinement reconnu par les propriétaires. ZECO se consacre à la recherche et au développement des performances des produits ainsi qu'à la recherche et au développement des matériaux et s'engage à devenir un fabricant chinois de vannes de renommée internationale.

Dimensions et poids d'un robinet à boisseau sphérique de 12 pouces

Pression nominale	Alésage	Dimension face à face (en mm)			Poids
	(en mm)	RF	BW	RTJ	kg
CLASSE 150	303	610	635	622	596
CLASSE 300	303	648	635	664	658
CLASSE 600	303	838	838	841	1075
CLASSE 900	303	965	965	968	1378
CLASSE 1500	287	1130	1130	1146	2348
CLASSE 2500	265	1422	1422	1445	3500

Spécification du robinet à boisseau sphérique 12″.

Confirmation de la conception	API 6D, API 608
Brides percées Confirme	ASME B16.5, EN 1092-1
Contrôle de l'étanchéité	API 598, ISO 5208, EN 12266-1
Confirme en face à face	API 6D, ASME B16.10, EN 558-1
Pression normale	Classe 150 ~ Classe 2500, PN10 ~ PN400
Pression d'essai de la coquille	1,5 * Pression nominale
Pression d'essai du joint	1,1 * Pression nominale (eau)
Pression d'essai du joint (basse pression)	6 Bar (air)

Caractéristiques du robinet à boisseau sphérique de 12 pouces :

• Le robinet à boisseau sphérique de 12 pouces de ZECO est doté d'un siège métal sur métal. Lorsque le robinet à boisseau sphérique est utilisé dans un service à haute abrasion ou à haute température, le siège métal-métal doit être choisi ;
• ZECO prête attention au coefficient de débit de la soupape car c'est l'indice qui mesure la capacité de courant de la soupape, le coefficient de débit est plus grand, la perte de pression qui montre que le fluide s'écoule à travers la soupape est plus petite. ZECO testera régulièrement le coefficient de débit des produits nouvellement développés et des anciens produits de chaque série et de chaque diamètre afin de s'assurer que les utilisateurs n'encourent pas de coûts supplémentaires dus au débit de la soupape lorsqu'ils utilisent des produits ZECO ;
• ZECO accorde une attention particulière à la recherche des matériaux des produits et confirmera les informations requises par les clients avant de confirmer la commande. Le degré de tolérance à la pression et à la température du robinet à boisseau sphérique n'est pas seulement lié au matériau de l'enveloppe, mais aussi au siège, à la garniture, au joint et aux autres joints, qui peuvent être des matériaux polymères, de l'amiante graphite ou du caoutchouc ; les matériaux d'étanchéité dépendent du fluide contenu dans la canalisation ;
• Le robinet à tournant sphérique ZECO de 12 pouces est doté d'un système de contrôle des faibles émissions. La garniture à faible émission est assemblée avec un taux de fuite maximal de 100 PPM.

Matériau du robinet à boisseau sphérique de 12 pouces :

Non	Partie	Matériau
1	Corps	ASTM A350 LF2
2	Bonnet	ASTM A350 LF2
3	Boule	ASTM A182 F316
4	Siège	ASTM A182 F316
5	Tige	ASTM A276 316
6	Dispositif antistatique	SS316
7	Joint d'étanchéité	Graphite + SS316
8	Boulon	ASTM A193 B8
9	Écrou	ASTM A194 8
10	Joint torique	Viton A
11	Actionneur à engrenage	ASTM A216 WCB
