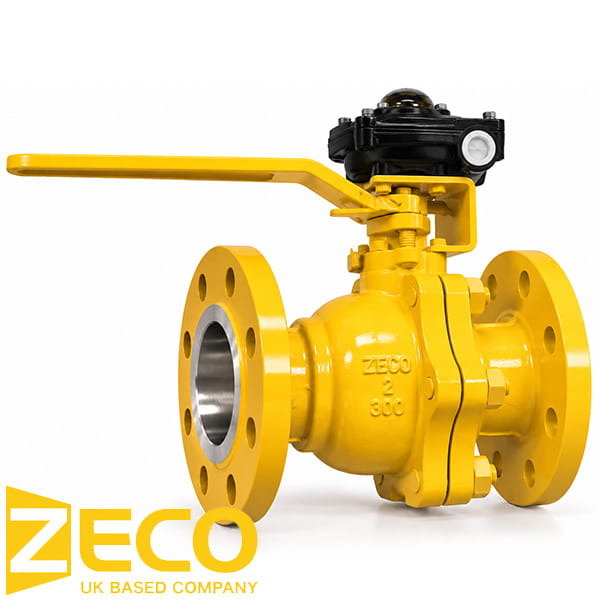

Robinet à boisseau sphérique en deux parties

Description

Les robinets à tournant sphérique à passage intégral et à brides sont résistants au feu et certifiés TA Luft. Le montage direct ISO standard permet d'installer facilement n'importe quel actionneur, même après une mise en service initiale dans une configuration manuelle.

Qu'est-ce qu'un robinet à boisseau sphérique en deux parties ?

Le robinet à boisseau sphérique deux pièces de ZECO se divise en robinet à boisseau sphérique deux pièces monté sur tourillon et en robinet à boisseau sphérique flottant deux pièces. Le robinet à boisseau sphérique flottant en deux parties est appelé ainsi parce que le boisseau est flottant, sous la pression du fluide, le boisseau produira un certain déplacement et la surface d'étanchéité de l'extrémité de sortie peut être maintenue en contact étroit pour assurer l'étanchéité ; Le robinet à boisseau sphérique en deux parties monté sur tourillon convient aux pipelines de longue distance et aux pipelines industriels généraux. Le robinet à boisseau sphérique monté sur tourillon s'explique par le fait que la bille ne se déplace pas vers la bille en raison de la pression du fluide, mais qu'elle transfère la pression du fluide vers le palier.

Pièces du robinet à boisseau sphérique en deux parties

• Boule
  • La boule solide hautement polie est dotée d'un trou de décompression dans la fente de la tige afin d'éviter l'accumulation de pression dans la cavité du corps. Cela garantit une fermeture étanche et une longue durée de vie.
• Tige
  • L'assemblage de la tige du robinet a une construction étanche à l'éclatement et une connexion supérieure carrée. Une rondelle d'étanchéité en PTFE permet d'obtenir un faible couple de fonctionnement.
• Sièges
  • Un siège flexible assure une fermeture étanche à haute et basse pression. La construction spécifique du siège limite l'usure au minimum et garantit des valeurs de couple faibles dans toutes les conditions de fonctionnement. Le matériau standard du siège est un PTFE TFM1600 de haute qualité. Outre les propriétés mécaniques et chimiques éprouvées du PTFE, cette version renforcée chimiquement convient à une plus large gamme d'applications en termes de pression et de température.

Description des vannes à bille 2PC

• Robinets à boisseau sphérique 2 pièces à passage intégral
• Acier au carbone et acier inoxydable
• Raccords à bride ASME B16.5
• Pression nominale de ASME CLASS 150 à ASME CLASS 2500
• Taille 1/2″ - 16″
• Conception ASME B16.34, API 608, API 6D
• Longueur face à face ASME B16.10 modèle long
• ISO 5211 montage direct
• API 607 6ème édition Certifié anti-incendie
• Dispositif antistatique

Caractéristiques des robinets à boisseau sphérique 2PC

• Le siège du robinet à boisseau sphérique deux pièces de ZECO est adopté avec une structure de conception frontale, cette structure a une capacité d'étanchéité des deux côtés et une fonction d'auto-relaxation. Le siège en matériau composite est flottant, il est chargé par un ressort. Lorsqu'il est en position fermée, la face d'étanchéité reste en contact étroit avec la bille pour s'assurer qu'il n'y a pas de fuite entre la haute et la basse pression ;
• Le robinet à boisseau sphérique ZECO à deux pièces est conçu avec un système d'étanchéité émergent - siège d'assistance. Lorsque l'étanchéité est endommagée ou que la capacité de la face d'étanchéité est endommagée, l'injection d'un produit d'étanchéité dans le système d'assistance permet d'assurer l'étanchéité de manière émergente. Le dispositif d'étanchéité émergente peut également être utilisé pour nettoyer ou lubrifier. La tige est également conçue avec un système d'étanchéité émergente ;
• En fonction des conditions de formulation, le robinet à boisseau sphérique deux pièces de ZECO a été conçu pour être une structure résistante au feu. Cette conception est conforme à l'API 607. Lorsque l'incendie se produit, la structure ignifuge est en mesure d'empêcher les fuites massives ;
• Lorsque la soupape est fermée, le siège bloque le fluide et les résidus accumulés dans la cavité du corps peuvent être évacués par le dispositif de décharge.

Matériau du robinet à boisseau sphérique en deux parties :

Non	Partie	Matériau
1	Corps	ASTM A182 F304
2	Bonnet	ASTM A182 F304
3	Boulon du chapeau	ASTM A193 B8
4	Écrou à chapeau	ASTM A194 8
5	Joint de chapeau	Graphite +SS304
6	Anneau de siège	VITON
7	Boule	ASTM A182 F304
8	Tige	ASTM A276 304
9	Garniture de tige	Graphite
10	Gland	ASTM A351 CF8
11	Collier d'arrêt	ANSI 1025
