As válvulas de borboleta de bolacha são opções leves e económicas que funcionam bem para sistemas de baixa pressão, mas requerem a paragem total do sistema para manutenção. As válvulas de borboleta tipo lug custam mais 15-30%, mas permitem isolar um lado para manutenção e suportam pressões até 300 PSI. Escolha válvulas de wafer para AVAC e distribuição de água; escolha válvulas de lug para petróleo e gás, processamento químico e qualquer aplicação em que não possa permitir paragens do sistema. O principal erro a evitar: nunca utilize válvulas de wafer para serviços sem saída - elas vão literalmente cair.
A situação é a seguinte:
Se está a escolher entre uma válvula de borboleta wafer e uma válvula de borboleta lug, provavelmente está a pensar qual é a mais adequada para o seu sistema.
E eu percebo-o. A escolha errada pode levar a dores de cabeça com a manutenção, paragens inesperadas e orçamentos estourados.
Neste guia, como profissional fabricante de válvula borboleta, vou decompor tudo que precisa de saber sobre a seleção de válvulas borboleta wafer vs lug. Incluindo exemplos do mundo real, comparações de custos e exatamente quando utilizar cada tipo.
Vamos mergulhar no assunto.
Qual é a verdadeira diferença entre as válvulas borboleta de wafer e de lug?
Em primeiro lugar, deixem-me esclarecer uma coisa:
Tanto as válvulas de borboleta tipo wafer como as válvulas de borboleta tipo lug têm a mesma função básica. Controlam o fluxo utilizando um disco rotativo que roda 90 graus.
Mas é aqui que as coisas ficam interessantes:
O principal diferença resume-se à forma como se ligam aos seus canos. E acredite em mim, este pormenor aparentemente pequeno faz uma diferença ENORME na forma como os vai utilizar.
Válvulas de borboleta de bolacha ficam ensanduichados entre duas flanges de tubo. Pense nisso como um pedaço de queijo entre duas fatias de pão. Os parafusos passam através de ambas as flanges e comprimem a válvula no sítio.
Válvulas de borboleta de encaixe têm orifícios roscados (chamados olhais) incorporados no corpo da válvula. Cada flange é aparafusada diretamente à válvula. Não é necessário um efeito de sanduíche.
Parece simples? Parece. Mas esta diferença de conceção altera TUDO o que diz respeito ao desempenho destas válvulas no mundo real.
A válvula borboleta de wafer: Quando a simplicidade vence
Deixem-me partilhar uma história rápida:
Há alguns anos, prestei consultoria a uma estação de tratamento de águas. Eles precisavam de substituir dezenas de válvulas no seu sistema de distribuição de baixa pressão.
O seu orçamento? Reduzido. O seu calendário? Ainda mais apertado.
Optámos por válvulas de borboleta de bolacha. E foi a escolha perfeita.
Eis porque é que as válvulas de bolacha podem ser adequadas para si:
O que é bom
1. São campeões de pesos ligeiros
As válvulas de bolacha pesam normalmente menos 20-30% do que as suas congéneres com olhal. Isto é mais importante do que se pensa. Válvulas mais leves significam:
- Instalação mais fácil
- Menos tensão nos suportes dos tubos
- Custos de envio mais baixos
2. Preços acessíveis
Na minha experiência, as válvulas wafer custam cerca de 15-25% menos do que as válvulas lug. Num projeto com mais de 50 válvulas? Estas poupanças acumulam-se rapidamente.
3. Conceção compacta
As válvulas de bolacha têm as dimensões face-a-face mais curtas possíveis. Perfeitas para espaços apertados onde cada centímetro conta.
4. Instalação simples
Não é necessário um alinhamento exato dos parafusos. Basta deslizar entre os flanges e apertar. Um técnico experiente pode instalar um em menos de 20 minutos.
As coisas menos boas
Mas as válvulas de bolacha não são perfeitas. Eis o que é preciso ter em atenção:
A maior limitação? Não os pode utilizar para um serviço sem saída. Ponto final.
(Serviço sem saída = situações em que é necessário remover a tubagem a jusante, mantendo a pressão a montante)
Experimente, e a válvula cairá literalmente. Já vi isso acontecer. Não é bonito.
Outras desvantagens incluem:
- Não é possível isolar um lado para manutenção
- Classificações de pressão mais baixas (normalmente com um máximo de 150-250 PSI)
- Necessidade de flanges perfeitamente alinhadas
- Exigir a paragem do sistema para substituição da válvula
A válvula borboleta Lug: Construída para a flexibilidade
Falemos agora das válvulas de retenção.
Estes são os cavalos de batalha das aplicações industriais. E por uma boa razão.
Porque é que as válvulas de arrasto são fantásticas
1. Capacidade de isolamento real
Esta é a caraterística mais importante. Com uma válvula de lug, pode:
- Desligar a tubagem a jusante, mantendo a pressão a montante
- Manutenção do equipamento sem drenar todo o sistema
- Utilize-a como uma válvula de fim de linha
Uma vez trabalhei com uma fábrica de produtos químicos que mudou de válvulas wafer para válvulas lug. O seu tempo de paragem para manutenção baixou 40%. Porquê? Porque podiam isolar secções sem desligar todo o processo.
2. Pressões nominais mais elevadas
As válvulas de retenção lidam com a pressão como campeões. A maioria está classificada para 250-300 PSI, com alguns modelos especializados a atingirem valores ainda mais elevados.
3. Melhor para ambientes de elevada vibração
Essas ligações roscadas? Criam um suporte sólido como uma rocha que não se solta com a vibração.
4. Flexibilidade de instalação
Cada lado é aparafusado de forma independente. Isto significa que:
- Alinhamento mais fácil durante a instalação
- Pode acomodar um ligeiro desalinhamento da flange
- Funciona com diferentes padrões de flange em cada lado
Os compromissos
É claro que as válvulas de olhal têm as suas desvantagens:
- Custo mais elevado (espera-se que pague mais 15-30%)
- Mais pesado (importante para instalações suspensas)
- Tempo de instalação mais longo (o dobro dos parafusos = o dobro do trabalho)
- Maior área de cobertura (estas argolas aumentam a largura)

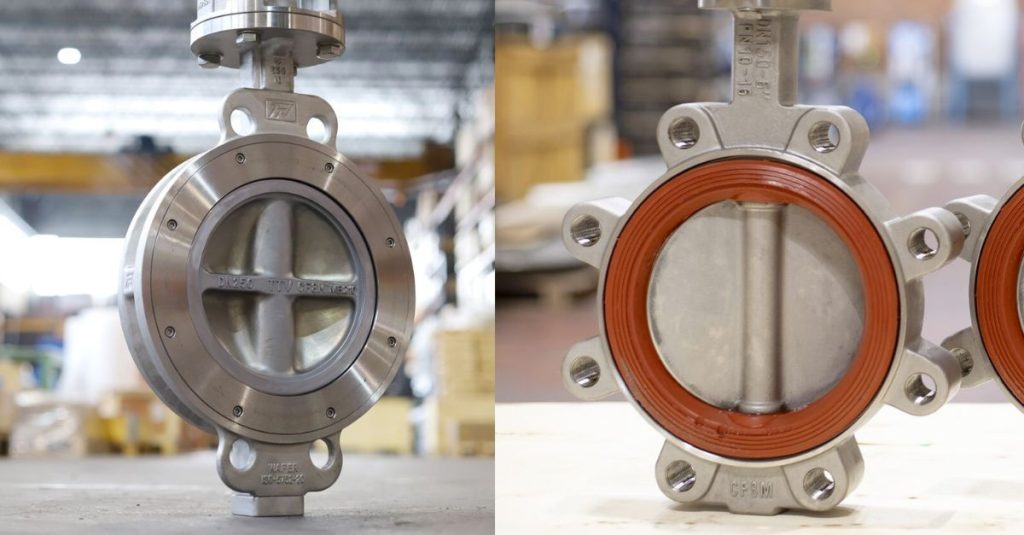

Válvula Borboleta Wafer vs Lug
Comparação de aplicações do mundo real
Deixem-me dividir isto por sectores:
Onde as Válvulas Wafer Brilham
Sistemas HVAC
- Baixa pressão
- Raramente necessitam de isolamento
- Restrições de espaço nas salas de máquinas
- Sensível aos custos
Distribuição municipal de água
- Pressões moderadas
- Janelas de manutenção programada
- Elevado volume de válvulas = custos importantes
Comida & Bebida
- Aplicações limpas
- CIP regular (Limpeza no local) ciclos
- Modelos sanitários disponíveis
Piscinas e spas
- Baixa pressão
- Controlo simples de ligar/desligar
- Aplicações que se preocupam com o orçamento
Onde as válvulas de travão dominam
Petróleo e gás
- Pressões elevadas
- Requisitos críticos de isolamento
- As normas de segurança exigem redundância
- Manuseamento de meios corrosivos
Processamento químico
- Necessidade de manutenção frequente
- Os materiais perigosos requerem um isolamento seguro
- Combinações de alta temperatura/pressão
Produção de energia
- Sistemas de vapor e de água de arrefecimento
- Não podemos permitir encerramentos totais
- Aplicações de alta ciclagem
Serviço para minas e lamas
- Os meios abrasivos desgastam rapidamente as válvulas
- Necessidade de mudanças frequentes da válvula
- O isolamento impede a interrupção do processo
O confronto da instalação
Eis exatamente as diferenças entre as instalações:
Instalação de uma válvula Wafer (versão rápida)
- Verificar o alinhamento da flange (crítico!)
- Inserir a válvula entre as flanges
- Introduzir os parafusos compridos em ambos os flanges
- Apertar em forma de estrela
- Operação de teste
Tempo total: 15-30 minutos
Dica profissional: Utilize uma ferramenta de centragem de válvulas. As válvulas de wafer desalinhadas têm fugas. Todas. única. vez.
Instalação de uma válvula de retenção (A abordagem robusta)
- Aparafusar a válvula à flange a montante
- Alinhar e aparafusar a flange a jusante
- Não são necessários parafusos de passagem
- Cada lado é fixado de forma independente
Tempo total: 30-45 minutos
O tempo extra? Vale a pena pela flexibilidade que se obtém.
Comparação de custos: Os números reais
Falemos de dinheiro. Eis o que vejo normalmente em 2026:
Para uma válvula de 6 polegadas:
- Bolacha: $250-400
- Ficha: $350-500
Para uma válvula de 12 polegadas:
- Bolacha: $800-1.200
- Lug: $1,000-1,500
Mas a questão é a seguinte:
O custo inicial não é tudo. Considere o custo total de propriedade:
Válvulas de bolacha poupam dinheiro à partida, mas custam mais em tempo de inatividade durante a manutenção.
Válvulas de fixação custam mais inicialmente, mas podem poupar milhares em paragens evitadas.
Um cliente calculou que uma única paragem evitada pagou a atualização para válvulas de arrasto em toda a sua instalação.
Fazer a escolha certa: A minha estrutura de decisão
Eis a minha estrutura simples para escolher entre as opções de válvula de borboleta wafer e lug:
Escolher a WAFER quando:
- O orçamento é a principal preocupação
- O espaço é extremamente limitado
- O sistema pode ser desligado para manutenção
- A pressão é inferior a 150 PSI
- Está a fazer uma instalação única
Escolha a LUG quando:
- Necessita de capacidade de isolamento
- Pressão superior a 150 PSI
- A flexibilidade da manutenção é crucial
- É uma aplicação crítica do processo
- A válvula será utilizada com frequência
Ainda não tem a certeza? Pergunte a si próprio o seguinte:
“Se esta válvula falhar, posso dar-me ao luxo de desligar todo o sistema?”
Se a resposta for "não", opte por uma válvula de retenção. O custo adicional é um seguro barato.
Erros comuns a evitar
Já vi estes erros inúmeras vezes:
Erro #1: Utilizar válvulas wafer em tubagens verticais
Sem suporte inferior, podem ceder e apresentar fugas. Adicione sempre suportes ou utilize válvulas de olhal.
Erro #2: Mistura de normas de flanges
As válvulas Wafer necessitam de flanges correspondentes. Misturar ANSI com DIN? Receita para o desastre.
Erro #3: Apertar demasiado os parafusos da válvula wafer
Isto distorce o corpo e arruína o vedante. Siga religiosamente as especificações de binário.
Erro #4: Assumir que todas as válvulas de olhal lidam com serviço sem saída
Alguns não o fazem! Verificar sempre a pressão nominal para aplicações sem saída.
Considerações avançadas
Para os engenheiros que estão a ler isto:
Caraterísticas do fluxo
Ambos os tipos de válvulas utilizam o mesmo desenho de disco, pelo que os coeficientes de caudal (Cv) são idênticos. Mas a instalação pode afetar o desempenho:
- Válvulas de bolacha com centragem deficiente apresentam uma queda de pressão mais elevada 5-10%
- Válvulas de fixação mantêm um desempenho consistente independentemente da instalação
Preparação para a automatização
Está a planear automatizar mais tarde? As válvulas Lug suportam melhor o peso e o binário do atuador. A sua montagem rígida evita a tensão induzida pelo atuador no corpo da válvula.
Ciclo de temperatura
Ciclos de alta temperatura? As válvulas Lug ganham. O aparafusamento independente acomoda melhor a expansão térmica do que a montagem em wafer do tipo sanduíche.
A linha de fundo
Eis o que tudo isto significa:
Válvulas de borboleta de bolacha são perfeitas quando é necessário um controlo de fluxo simples e económico em aplicações não críticas. São o Honda Civic das válvulas de borboleta - fiáveis, económicas e cumprem a sua função.
Válvulas de borboleta de encaixe são para quando necessita de flexibilidade, fiabilidade e capacidade de isolamento. São como o Toyota Land Cruiser - construídos para condições difíceis e que valem o investimento extra.
A chave é adequar a válvula às suas necessidades específicas. Não gaste demasiado em válvulas de olhal para aplicações simples de AVAC. Mas também não se deve gastar pouco com válvulas wafer em linhas de processo críticas.
Lembre-se: A válvula correta não é a mais barata ou a mais cara. É a que mantém o seu sistema a funcionar sem problemas durante anos.
Agora já sabe exatamente quando utilizar válvulas borboleta do tipo wafer ou lug nas suas aplicações. A escolha deve ser muito clara, com base nos seus requisitos específicos, orçamento e necessidades de manutenção.
