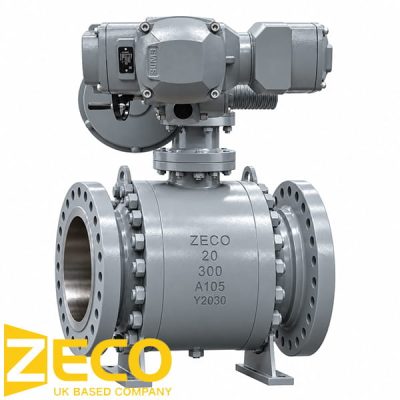

Шаровой кран с электроприводом

Как производитель шаровых кранов с электрическим приводом с 30-летним опытом, компания ZECO Valve поможет вам выбрать качественный шаровой кран с электрическим приводом, отвечающий требованиям вашего проекта. Мы считаем, что наш опыт поможет вашему бизнесу взлететь. Мы стремимся предложить нашим клиентам комплексное решение в области клапанов «под ключ».

Что такое шаровой кран с электроприводом?

Шаровые краны могут комбинироваться с электроприводом (электрические шаровые краны) для автоматизации и/или дистанционного управления. В зависимости от применения автоматизация с использованием электрического привода может оказаться более выгодной или наоборот.

Обзор шарового крана

Шаровой кран — это четвертьоборотный клапан, который контролирует поток среды с помощью полого вращающегося шара, как показано на рисунке 2. На рисунке показаны основные компоненты ручного шарового крана в разрезе. Когда полая часть шара находится на одной линии с потоком (трубой или шлангом), клапан открыт и среда может проходить через него. Клапан закрывается, когда твердая часть шара находится на одной линии с потоком, что происходит при повороте шара на 90 градусов (отсюда и название четвертьоборотный клапан).

Детали шаровых кранов

  • Типы шаровых кранов: 2 порта, 3 порта (порт T и порт L), 4 порта (порт X)
  • Типы соединений: резьбовое, фланцевое, безопасное для пищевых продуктов, двойное соединение.
  • Вращение: 90 градусов
  • Диапазон размеров: 1/2″, 3/4″, 1″, 1-1-4″, 1-1/2″, 2″, 2-1/2″, 3″, 4″, 5″, 6 ″, 8″
  • Материал корпуса: нержавеющая сталь 304/316/316L, WCB, ПВХ.
  • Материал уплотнения: ПТФЭ, ВИТОН, EPDM, NBR.
  • Подходящая среда: вода, масло, воздух, газ и т. д.
  • Особенности: Простота установки, отсутствие утечек, длительный срок службы, возможность контроля жидкости.

Обзор привода

Привод клапана — это устройство, которое используется для дистанционного управления клапаном. Если он управляет четвертьоборотным клапаном, привод называется четвертьоборотным приводом. Вместо ручного рычага на клапан можно установить привод для автоматического и/или дистанционного управления им. Приводы используют источник питания для создания крутящего момента, необходимого для работы (вращения) шарового крана. Для большинства приводов источником питания является пневматический, электрический или гидравлический (не обсуждается в этой статье). Разница в этом источнике питания заключается в различных конструкциях, каждая из которых имеет разные преимущества и недостатки для определенных приложений (обсуждаемых ниже). Помимо компонента, генерирующего крутящий момент, привод может иметь и другие функции, такие как индикаторы положения и ручное управление.

Детали электрических приводов

Электрические приводы преобразуют электрическую энергию во вращательную силу с помощью электродвигателя, который поворачивает шаровой кран на 90 градусов. Они являются энергоэффективным, экологически чистым и бесшумным методом управления клапанами. Электродвигатель может питаться переменным током (AC) или постоянным током (DC). Он помещен в прочный компактный корпус, который также содержит другие компоненты привода, такие как зубчатые передачи, концевые выключатели, проводку и т. д. Весь узел подключается к клапану через совместимый соединительный интерфейс, например, соответствующий стандарту ISO 5211.

  • Тип привода: Привод типа ВКЛ/ВЫКЛ, Привод модулирующего типа, Привод интеллектуального типа
  • Вращение: Четверть поворота на 90 градусов.
  • Диапазон крутящего момента: от 50 Нм до 4000 Нм
  • Напряжение: DC-12В, 24В; AC-24В, 110В, 220В, 380В
  • Входные/выходные сигналы: 4–20 мА, 1–5 В постоянного тока, 0–10 В постоянного тока
  • Класс защиты: IP67.
  • Температура окружающей среды: от -22 ℉ до 140 ℉
  • Стандарт крепления: стандарт крепления ISO5211
  • Особенности: защита от перегрузки, низкий уровень отказов, управление локально или удаленно.
