Hızlı Özet:
- Standart bir küresel vana, düz geçişli bağlantı deliklerine sahiptir ve S şeklindeki akış yolu nedeniyle daha yüksek basınç düşüşüne neden olur; ancak üstün bir akış kısıtlama kontrolü sağlar.
- Açılı vana (bir tür küresel vana), 90°’lik bağlantı noktalarına sahiptir, daha az türbülans oluşturur, yerden tasarruf sağlar ve basınç düşüşünü azaltır; ancak yalnızca dik açılı bir dönüşün gerekli olduğu yerlerde kullanılabilir.
- Seçiminiz tesisat düzenine bağlıdır: Düz hatlı hassas akış kısıtlaması için küresel vana kullanın; yön değişikliği gerektiğinde ve sızıntı noktalarını azaltıp kurulumun karmaşıklığını azaltmak istediğinizde açılı vana kullanın.
Demek bir boru sisteminin önünde durmuş, hangi vanayı kullanacağınızı bulmaya çalışıyorsunuz.
Açılı vana mı, küresel vana mı? Bu, sandığınızdan daha sık gündeme gelen bir tartışma konusudur.
Bu iki vana da akışı düzenlemek için mükemmeldir. Ancak her ikisi de farklı durumlar için tasarlanmıştır. Peki ya yanlış olanı seçerseniz? Bu size zaman, para ve performans kaybına mal olabilir.
Bu makalede, bir profesyonel olarak küresel vana üreticisi, bunu sana biraz daha ayrıntılı olarak açıklayayım.
Profesyonel ipucu: Yıllarımı akışkan kontrol sistemlerini analiz ederek geçirdim. Ve sürekli üzerinde durduğum tek bir konu var: Açılı vana ile küre vana arasındaki farkı anlamak, ileride maliyetli hatalardan kaçınmanıza yardımcı olabilir.

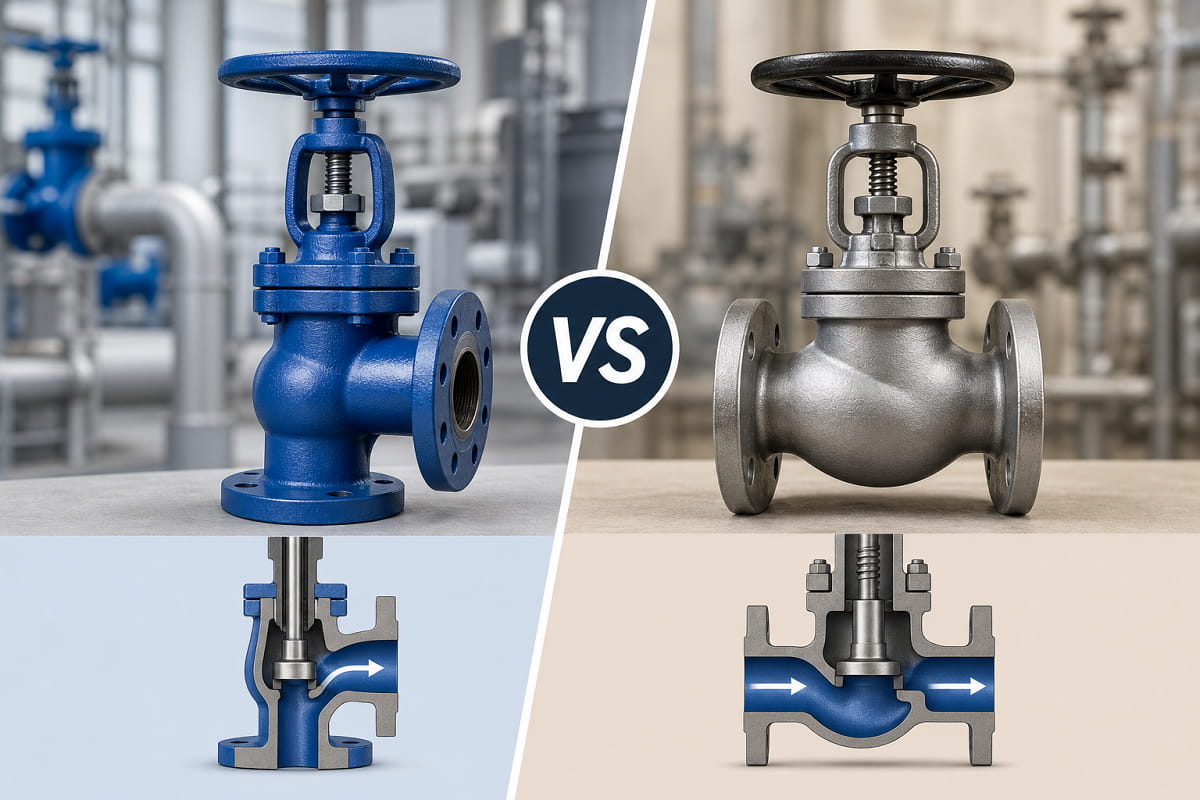

Açılı Vana ile Küresel Vana Arasındaki Basit Gerçek
Bir açılı vana aslında bir belirli tür küresel vananın.
Standart bir küresel vana, hat üzerinde, düz geçişli bir tasarıma sahiptir. Akışkan bir taraftan girer, S şeklindeki bir yoldan akar ve diğer taraftan çıkar. Oldukça basit, değil mi?
Açılı vana mı? Aynı prensibi temel alır ve buna 90 derecelik bir büküm ekler. Giriş ve çıkış delikleri dik açıyla yerleştirilmiştir. Bu sayede hem vana hem de boru dirseği işlevi görür.
Sonuç olarak? Her iki yapı da hassas akış ayarı için mükemmeldir. Ancak yapısal farklılıkları, hangisini ne zaman kullanmanız gerektiğini belirler.
Açılı Vana ve Küresel Vana: Kapsamlı Karşılaştırma
Tasarım Farklılıkları: Ayrıntılara Gidelim
Şimdi ayrıntılara geçelim.
Standart Küresel Vana Tasarımı
Standart bir küresel vana, küresel bir gövdeye sahiptir. İçinde, hazneyi ikiye ayıran bir iç bölme bulunur. Akış yolu, akışkan bölmenin etrafından ilerlerken S şekli oluşturur.
Giriş ve çıkış delikleri mi? Aynı eksen üzerinde hizalanmışlar. Düz akış.
Açılı Vana Tasarımı
Açılı vanada, giriş ve çıkış delikleri 90 derecelik bir açıyla yerleştirilmiştir. Bu da L şeklinde bir akış yolu oluşturur.
İç bileşenler mi? Standart küresel vanalara benziyorlar. Ancak gövde yapısı, bu açılı akışı sağlayabilmek için farklıdır.
İşte anlaşma: Bu 90 derecelik tasarım sayesinde akışkan, birden fazla yön değişikliği yapmak yerine sadece bir tur atar. Daha az türbülans. Daha iyi akış verimliliği.
Önemli Yapısal Farklılıklara Genel Bir Bakış
| Özellik | Standart Küresel Vana | Açılı Vana |
|---|---|---|
| Gövde Yapısı | Küresel, düz geçişli | L şeklinde, 90 derecelik |
| Liman Hizalaması | Giriş ve çıkış aynı eksende | Giriş ve çıkış 90° açıda |
| Akış Yolu | S şeklinde, çok sayıda viraj | L şeklinde, tek turlu |
| Basınç Düşüşü | Daha yüksek | Daha düşük (küre + dirsek ile karşılaştırıldığında) |
| Gerekli Alan | Daha fazla (dönüşler için ek bağlantı parçaları gerekir) | Daha az (dirsek kullanımını ortadan kaldırır) |
Bilmeniz Gereken Akış Özellikleri
İşte burada işler gerçekten ilginçleşiyor.
Basınç düşüşü önemlidir. Hem de çok.
Standart bir küresel vanada daha yüksek basınç düşüşleriyle karşılaşırsınız. Neden? Çünkü akışkan, iç bölme etrafında ilerlerken yönünü birçok kez değiştirmek zorundadır. Daha fazla türbülans. Daha fazla enerji kaybı.
Ancak işin bir de öbür yüzü var: Aynı tasarım size üstün hız kısıtlama kontrolü.
Açılı vanalar mı? Genellikle daha düşük basınç düşüşlerine neden olurlar. Özellikle dirsek bağlantı parçasıyla birleştirilmiş standart bir küresel vanayla karşılaştırıldığında. Tek bir 90 derecelik dönüş, daha az türbülans yaratır.
Deneyimlerime göre, akış katsayısı (Cv) değerleri durumu açıkça ortaya koyuyor. Açılı vanalar, genellikle aynı boyuttaki standart küresel vanalara kıyasla daha yüksek Cv değerlerine sahiptir. Akış kapasitesi daha yüksektir.
Profesyonel ipucu: Sisteminizde basınç kaybını en aza indirmek kritik öneme sahipse, açılı vanalar genellikle bu karşılaştırmada üstün gelir.
Kurulum ve Yer Gereksinimleri
Sayısız sistemle çalışırken öğrendiğim bir şeyi sizlerle paylaşayım:
Yer sorunu neredeyse her zaman dikkate alınması gereken bir husustur.
Standart küresel vanalar, düz boru hatları gerektirir. Akış yönünü değiştirmek mi istiyorsunuz? O zaman dirsek gibi ek bağlantı parçalarına ihtiyacınız olacaktır. Bu da daha fazla yer kaplar. Daha fazla potansiyel sızıntı noktası oluşturur. Basınç düşüşünü artırır.
Açılı vanalar mı? Yerden tasarruf sağlayan bir mucize.
Entegre 90 derecelik tasarımları sayesinde ayrı bir dirsek bağlantı parçasına gerek kalmaz. Kurulum alanı daha az yer kaplar. Sızıntı noktaları azalır. Basınç düşüşü azalır. Peki ya dar ekipman odalarında? Bu, paha biçilmez bir avantajdır.
İşte kişisel olarak önerim şudur: Boru tesisatınızın düzeni 90 derecelik bir dönüş gerektiriyorsa, açılı vana tercih edin. Daha sonra kendinize teşekkür edeceksiniz.
Her Bir Valfın Öne Çıktığı Alanlar
Küresel Vana Uygulamaları
Standart küresel vanalar, hassas akış ayarlamasında üstün performans gösterir. Aşağıdaki uygulamalar için idealdir:
- Hassas akış ayarlaması gerektiren proses sistemleri
- Buhar hattı kısma
- Kazan besleme suyu düzenlemesi
- Kimyasal işleme
- HVAC sıcaklık kontrolü
Açılı Vana Uygulamaları
Açılı vanalar belirli durumlarda öne çıkar:
- Yer kısıtlamalı boru sistemleri
- Tank ve kapların alt çıkışları
- Isıtma sistemlerinde radyatör bağlantıları
- Basınçlı hava sistemleri
- Basınç düşüşünün en aza indirilmesinin kritik öneme sahip olduğu sistemler
Bakımla İlgili Hususlar
Her iki vana türü de düzenli bakım gerektirir. Ancak aralarında bazı farklılıklar vardır.
Standart küresel vanalar kolay erişilebilirlik özelliğine sahiptir. Genellikle basınç altındayken salmastrayı değiştirebilirsiniz. Ancak yuva değişimi genellikle vananın tamamen sökülmesini gerektirir.
Açılı vanalar da benzer bir bakım erişilebilirliği sunar. Bazı düzenlemelerde, bu vanalarla çalışmak aslında daha kolaydır.
Sonuç olarak? Her iki vananın da bakım gerektirmediği söylenemez. Ancak her ikisi de doğru bir planlama ile kolayca yönetilebilir.
Çalıştırma Seçenekleri
Her iki vana türünde de çeşitli seçenekleriniz var:
- Manuel çalıştırma el çarkı ile çalıştırılan
- Elektrikli çalıştırma uzaktan çalıştırma için
- Pnömatik veya hidrolik tahrik tehlikeli ortamlar için
Seçim, sizin özel ihtiyaçlarınıza bağlıdır. Kontrol sistemi entegrasyonu. Operasyonel tercihler. Bütçe kısıtlamaları.
Karar Zamanı: Açılı Vana mı, Küresel Vana mı?
İşte benim basit karar çerçevem:
Aşağıdaki durumlarda standart küresel vana tercih edin:
- Doğrudan akışa ihtiyacınız var
- Hassas akış kısıtlaması hayati önem taşır
- Basınç düşüşü öncelikli bir sorun değildir
- Donanımlar için yeriniz var
Aşağıdaki durumlarda açılı vana tercih edin:
- Sisteminizde 90 derecelik bir dönüş gerekiyor
- Yer sınırlıdır
- Basınç düşüşünü en aza indirmek istiyorsunuz
- Sızıntı noktalarının azaltılması önemlidir
Gerçek Hayattan Bir Örnek
Geçen yıl bir kimyasal işleme tesisinde çalıştım. Reaktör kabının yakınında yer sıkıntısı vardı. Boru hattında 90 derecelik bir dönüş yapılması gerekiyordu.
Standart yaklaşım, bir küresel vana ve bir dirsek kullanmaktı. Ancak biz bunun yerine bir açılı vana tercih ettik.
Sonuç ne mi oldu? Daha temiz bir kurulum. Daha az sızıntı noktası. Daha iyi akış özellikleri. Ve bakım ekibi de buna bayıldı.
Bir Şey Daha
Tartışmalarda “melek valfi” terimi sürekli gündeme geliyor. Bu konuyu hemen açıklığa kavuşturayım.
Endüstriyel akışkan kontrolünde “angel valve” diye bir şey yoktur. Bu, “angle valve” kelimesinin yaygın bir yazım hatasıdır. Bu durum kafanızı karıştırmasın.
Toparlıyorum
Açılı vana ile küresel vana arasında seçim yapmak, sizin özel durumunuza bağlıdır.
Küresel vanalar, düz hatlı kurulumlarda hassas akış düzenlemede üstün performans gösterir. Açılı vanalar ise 90 derecelik bir dönüş gerektiğinde yer tasarrufu sağlar ve basınç düşüşünü azaltır.
Unutmayın: Her ikisi de değerli araçlardır. Her birinin kendine özgü güçlü yanları vardır. “En iyi” seçim, her zaman sizin özel gereksinimlerinizi karşılayan seçenektir.
Dolayısıyla, bir dahaki sefere açılı vana ile küresel vanayı karşılaştırırken, boru tesisatınızın düzenini, alan kısıtlamalarınızı ve basınç düşüşü gereksinimlerinizi göz önünde bulundurun.
Akıllı bir seçim yapın. Sisteminiz size minnettar kalacaktır.
