Şunu hayal edin: Yüksek basınçlı bir tesiste boru hattı sistemi kuruyorsunuz ve kritik bir soru sizi görevinizin ortasında durduruyor-kelebek vanalar yönlü müdür? Bunu yanlış yaparsanız, vananız basınç altında sızıntı yapabilir veya zamanından önce aşınabilir. Bu sadece akademik bir konu değildir; verimliliği, güvenliği ve proje bütçenizi etkiler.
Bu karışıklığın bakım ekiplerine aylarca süren sorun giderme çalışmalarına mal olduğunu gördüm. Gizemi çözelim kelebek vana akış dinamikleri sayesinde ilk seferde doğru şekilde monte edebilirsiniz.
Sonuç olarak?
Çoğu kelebek vana çift yönlüdür, ANCAK bazı tasarımlar belirli bir yönde akan sıvı ile en iyi performansı gösterir. Her zaman üretici işaretlerini kontrol edin.

İçindekiler tablosu
Kelebek Vana Tasarımı Akış Yönünü Nasıl Etkiler?
Bir Kelebek Vananın "Yönünü" Ne Tanımlar?
Kelebek vanalar, dönen bir mil üzerine monte edilmiş dairesel bir disk kullanır. Açıkken, sıvı geçer etrafında S-yolu boyunca akışı yönlendiren glob vanaların aksine disk. Bu simetrik çekirdek tasarımı çoğu modeli doğası gereği çift yönlü.
Ancak tüm vanalar ters akışla aynı şekilde başa çıkamaz. Performans şunlara bağlıdır:
- Disk/conta geometrisi
- Ofset mühendisliği
- Basınç/sıcaklık koşulları
Üç ana tasarım yön davranışını belirler:
Valf Tipi | Yönlülük | İdeal Akış Basıncı |
---|---|---|
Eşmerkezli (Sıfır Ofset) | Tamamen çift yönlü | Düşük basınç (≤150 PSI) |
Çift Ofset | Çift yönlü (tercih edilen akış önerilir) | Orta basınç (150-750 PSI) |
Üçlü Ofset | Tek Yönlü (katı yönlü akış) | Yüksek basınç/Yüksek sıcaklık (750+ PSI) |
Konsantrik Kelebek Vanalar: Gerçek Çift Yönlülük
Bu giriş seviyesi valfler diski konumlandırır merkezli gövde ve delik üzerinde. Sonuç? Her iki yönden de aynı akış özellikleri.
Neden çift yönlü?
- Kauçuk astarlı yuvalar disk etrafında 360° temas sağlar
- Kapalıyken eşit kuvvet dağılımı
- Basit tasarım akışı tersine çevirir (örn. pompa kapanmaları)
Yüksek Performanslı Valfler: Ofset Tasarımlar ve Tercih Edilen Akış
Çift Ofset Kelebek Vanalar (Eksantrik #1)
Burada, kök:
- Ofset arkasında disk merkez çizgisi
- Boru merkez hattından ofset (kam benzeri bir hareket yaratır)
Yönlülük İçgörüsü:
- Teknik olarak çift yönlü
- Tavsiye edilir: Akış girecek şekilde kurun güçlü taraf diskin (genellikle ofsete karşı)
- Ters akış türbülansı 15-22% artırır (Velan testlerine göre)
"Yön en çok >15 barlık sistemlerde önemlidir," SLB mühendisi Marie Tremblay not ediyor. "Valfler ters akışla çalışır ancak tercih edilen yönde daha sıkı sızdırmazlık sağlar."
Üçlü Ofset Kelebek Vanalar (Yüksek Performanslı)
Bu valfler bir koni̇k açili conta metal üzerine metal kama sızdırmazlık oluşturmak için:
- Neredeyse sızdırmaz
- 1.000+ PSI'a dayanıklı
- Kesinlikle tek yönlü
Neden yön kısıtlaması? Akış olmalı:
- Diski zorlayın içine mühür (soyup çıkarma değil)
- Yüksek hızlı bulamaç/çöpten kaynaklanan koltuk aşınmasını önleyin
- Düşük torklu çalışmayı sürdürün
Bir tane bulacaksın kazınmış akış oku Bray ve Jamesbury gibi saygın markalarda.
Kurulum Yönü Performansı Neden Etkiler?
Ters Akışın Sonuçları
Yön cehaleti iyi huylu değildir. Yanlış giden bir üçlü ofset valf kurulumunda:
- Basınç dengesizliği: Akış diski yuvadan uzağa zorlar → sızıntı riski ↑ 300% (Emerson vaka çalışması)

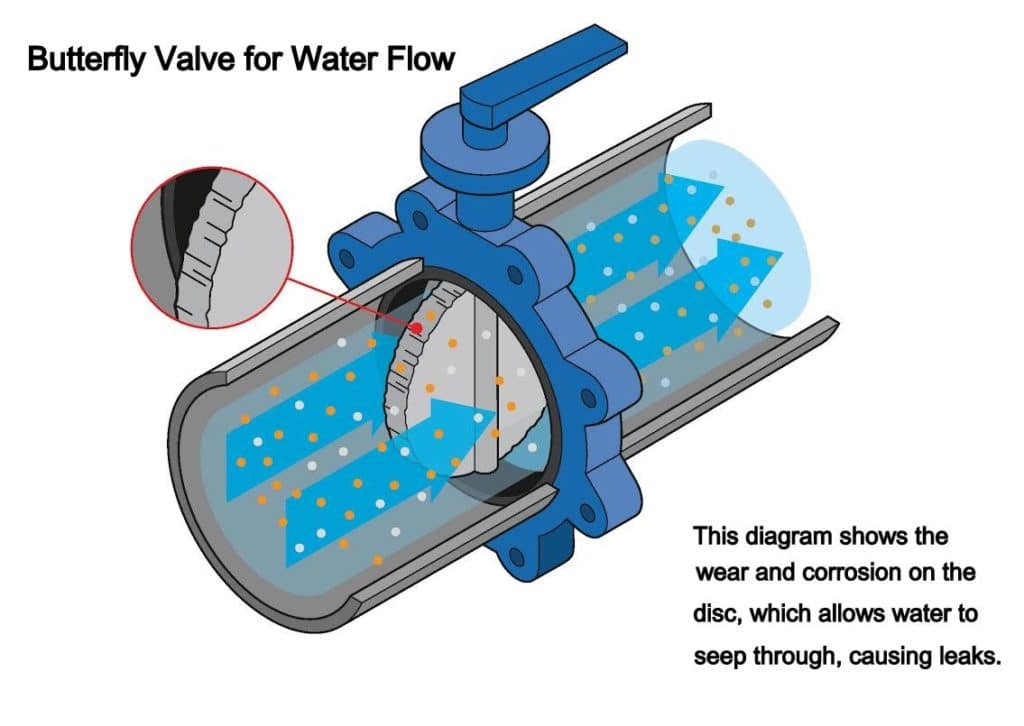

- Erken aşınma: Aşındırıcılar sertleşmemiş disk bölgelerini hedefler
- Kavitasyon: Yanlış akış yönü buhar kabarcığı oluşumunu artırır → çukurlaşma
Yön İşaretlerinin Tespiti
Üreticiler sinyal akış tercihini şu yolla yapar:
⬆️ Kabartmalı oklar valf gövdesi üzerinde
⬆️ Flanş yüzeyine dökülmüş "FLOW"
⬆️ Dokümantasyon etiketleri (örneğin, "KOLTUĞU YUKARIYA TAKIN")
Yüksek performanslı valfler akış yönünü fiziksel olarak etiketler. Ok yok mu? Muhtemelen çift yönlüdür.
Profesyonel Kurulum Kılavuzu: Valf Yönünü Optimize Etme
Adım 1: Vana Tipinizi Belirleyin
- Konsantrik: Ofset yok | esnek koltuk | cıvata deliği hizalaması
- Çift ofset: 2 eksenli gövde ofseti | kauçuk/metal koltuk
- Üçlü ofset: 3 eksantriklik | konik konik metal koltuk
Adım 2: Akış Yönünü Belirleyin (Eşmerkezli Olmayan Durumlar)
- Akış işaretlerini bulun (oklar/"GİRİŞ" kalıpları)
- Akışın girdiği yerde valfi konumlandırın basınç tarafı diskin
- İşaret yok mu? Spesifikasyon sayfalarına/diyagramlara bakın
Adım 3: Kritik Pozisyon Kontrolleri
Parametre | En İyi Uygulama | Kaçının |
---|---|---|
Şaft Yönü | Yatay | Tortu ağırlıklı olduğunda dikey |
Flanş Boşlukları | Düzgün <0,8 mm boşluk açıklığı | Yanlış hizalanmış flanşlar |
Aktüatör Pozisyonu | Erişilebilir, korumalı bölge | Su/madde damlama yolları |
Sektöre Özel İçgörüler
🔄 Su/Atıksu
Burada ters akış olayları yaygındır. Elastomer yataklı (örn. EPDM/Nitril) eş merkezli veya çift ofset vanalar kullanın. Açıkça çift yönlü olarak işaretlenmediği sürece üçlü ofset vanalardan kaçının.
🧪 Petrol, Gaz ve Kimyasallar
Üçlü ofset baskındır:
- Hidrojen hizmet birimleri
- Ham petrol transfer hatları
- Yüksek P buhar uygulamaları
Akış yönü güvenliği yönetir. ExxonMobil'in 2023 raporunda, LNG tesisi izolasyon arızalarının 40%'sinde vanaların ters döndüğü belirtilmiştir.
❄️ HVAC Sistemleri
Hidronik döngüler genellikle mevsimsel olarak ters akış gösterir. Victaulic'in 737 Serisi gibi yön bağımlılığı olmayan çift yönlü eşmerkezli tasarımlara sadık kalın.
Akış Yönü Sorunlarını Giderme
Semptom → Muhtemel Sorun → Düzeltme
Vana kapanırken sıkışıyor → Akış geriye doğru takılmış → Oklara göre yeniden konumlandırın
6 ay sonra koltuk erozyonu→ Yön zayıf conta tarafını ortaya çıkarır → Diskin güçlü tarafını öne doğru yönlendirin
Basınç altında yuva sızıntısı → Ters akış soyma diski → Akış tercih edilen ok yönünde olacak şekilde takın
Sonuç Kelebek Vanalar Ne Zaman Öyle mi Yönlü
Yani-kelebek vanalar yönlü müdür? İşte pratik özet:
- ✅ Konsantrik valfler: Tamamen çift yönlüdür. Akış yönü önemsizdir.
- ⚠️ Çift ofset valfler: Çift yönlüdür, ancak ters akışta 10-60 PSI daha yüksek basınç düşüşü bekleyin.
- ❌ Üçlü ofset valfler: Tek yönlü. Akış oklarını kesinlikle takip edin.
90% kurulum hataları şunları içerir üretici işaretlerinin göz ardı edilmesi. Eğer başka bir şey hatırlamıyorsan:
Oku bulun. Akışı ona doğru yönlendirin.
Yüksek basınçlı sistemler sıfır tahmine tolerans gösterir. Şüpheye düştüğünüzde? Vananızın akış işaretleri olmadan bir fotoğrafını çekin ve üreticiye e-posta ile gönderin. $5 dakikalık bir sorgu, $50.000 planlanmamış duruş süresini yener.
Son ipucu: Akış tercihlerini kurulum sırasında değil, satın alma sırasında işaretleyin. Gelecekteki kendiniz (ve bakım ekibiniz) size teşekkür edecektir.
Endüstri standartları tarafından desteklenir: API 609, EN 593 ve MSS-SP-67.
