Kurze Zusammenfassung
- Kugelhähne sind aufgrund ihres geringen Drehmoments und ihrer einfachen Bedienung ideal für saubere Flüssigkeiten, hohe Taktraten und Automatisierung.
- Stopfenventile bieten eine bessere Abdichtung bei abrasiven, viskosen oder Hochtemperaturanwendungen, wobei geschmierte Modelle Gasleitungen blasendicht abschließen.
- Lassen Sie sich bei der Auswahl nicht allein vom Kaufpreis leiten, da die Gesamtbetriebskosten bei schweren Einsätzen zu Gunsten der Stopfenventile ausfallen können.
Sie haben ein System, das mit hässlichem, abrasivem Schlamm arbeitet. Oder vielleicht leiten Sie Hochdruckgas durch eine saubere Leitung. Sie brauchen ein Vierteldrehventil, das einfach funktioniert.
Bei der Wahl zwischen einem Kugelhahn und einem Kükenventil geht es nicht darum, das “bessere” Ventil zu wählen. Es geht darum, das Ventil auf das abzustimmen, was durch Ihre Rohre fließt. Wenn Sie sich für das falsche Ventil entscheiden, riskieren Sie Leckagen, ein hohes Drehmoment, das die Stellantriebe verbrennt, oder ein Ventil, das sich innerhalb weniger Wochen festfressen kann.
Ich habe mit Anlagenbauern gesprochen, die den Wechsel vollzogen haben - und plötzlich waren ihre Wartungsalpträume verschwunden. Andere hielten an einem Kugelhahn für abrasive Medien fest und bedauerten dies später.
Heute, als Profi Hersteller für Kugelhähne, In diesem Artikel werde ich die Debatte zwischen Kugelhahn und Kükenhahn aufschlüsseln. Ich zeige Ihnen genau, wie sie sich unterscheiden, wo jeder von ihnen glänzt und wie Sie den richtigen Hahn für Ihre spezielle Anwendung auswählen. Keine Floskeln. Nur praktische, umsetzbare Dinge.
Lassen Sie uns eintauchen.
Warum die Wahl des Ventils wichtiger ist, als Sie denken
Bevor wir uns mit den Einzelheiten befassen, sollten wir darüber sprechen, was auf dem Spiel steht.
Der weltweite Markt für Industriearmaturen wird laut IMARC im Jahr 2023 $73,7 Milliarden betragen. Und es wird prognostiziert, dass er bis 2032 $128,6 Milliarden erreichen wird. Das sind eine Menge Ventile. Eine Menge Systeme, bei denen eine falsche Entscheidung Ausfallzeiten, Sicherheitsrisiken und Geldverluste bedeuten kann.
Sowohl Kugelhähne als auch Kükenhähne sind Vierteldrehventile. Sie drehen einen Griff (oder ein Stellglied) um 90 Grad, und der Durchfluss geht von ganz offen zu ganz geschlossen. Ganz einfach. Aber der interne Mechanismus? Hier wird es interessant - und der Unterschied ist wirklich wichtig.
Wir werden uns mit folgenden Themen befassen:
- Die wichtigsten Unterschiede im Design (ohne Fachchinesisch)
- Dichtungsleistung: Welches Modell bietet einen blasendichten Abschluss?
- Drehmoment und Bedienungskomfort
- Wo sich jedes Ventil wirklich auszeichnet (praktische Anwendungen)
- Wartung, Lebensdauer und Kosten im Laufe der Zeit
- Ein einfacher Rahmen, um die richtige Wahl zu treffen
Klingt das gut? Fangen wir mit dem Kern der Sache an: wie sie gebaut sind.

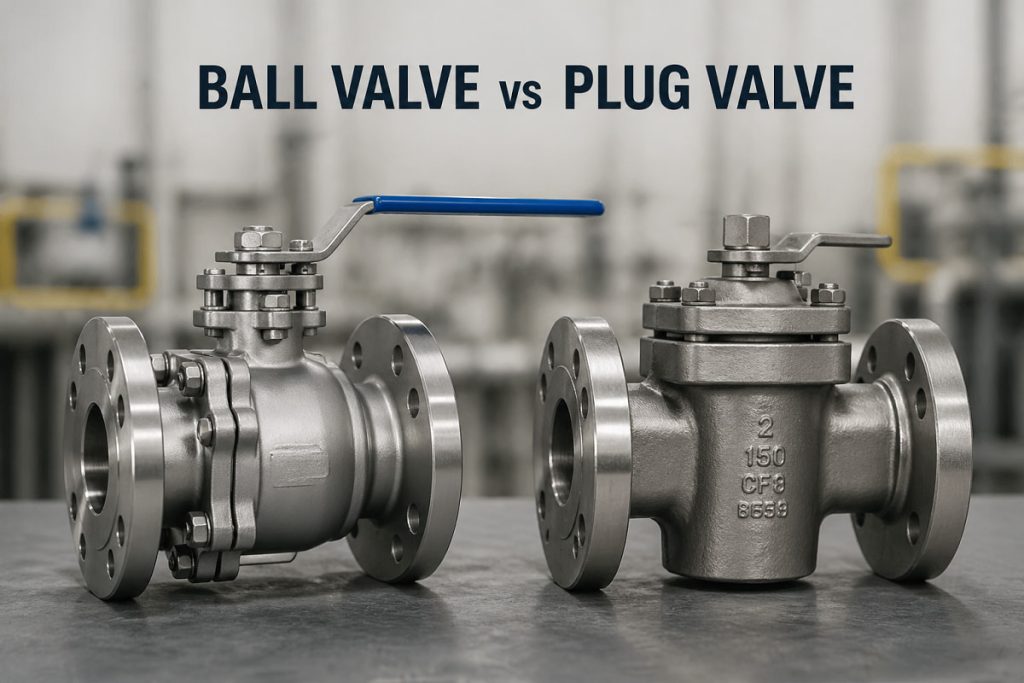

Kugelhahn vs. Kükenhahn: Der Hauptunterschied in der Konstruktion
Lassen Sie uns eines gleich vorwegnehmen. Beide Ventile stoppen oder starten den Durchfluss durch die Drehung eines internen Bauteils. Aber die Form und die Mechanik dieses Bauteils ändern alles.
Ein Kugelhahn verwendet eine kugelförmige Kugel mit einem Loch (Bohrung) in der Mitte. Wenn die Bohrung mit dem Rohr übereinstimmt, fließt der Strom durch. Dreht man sie um 90 Grad, blockiert der feste Teil der Kugel den Durchfluss. Die Kugel schwimmt zwischen zwei weichen Sitzen oder wird bei größeren Größen von Drehzapfen getragen.
Ein Kegelventil verwendet einen konischen oder zylindrischen Kegel mit einem hohlen Durchlass. Das Prinzip ist dasselbe: Durch Drehen des Kegels wird der Durchgang entweder an die Strömung angepasst oder verschlossen. Der Kegel sitzt in einem passenden kegelförmigen Körper oder einer Hülse.
Jetzt kommt der Teil, den die meisten Leute übersehen:
Da der Kegel eine viel größere Kontaktfläche mit dem Ventilgehäuse hat, sorgt er für eine superdichte Abdichtung - allerdings zu einem gewissen Preis. Diese größere Oberfläche bedeutet höhere Reibung und höheres Drehmoment. So erhalten Sie eine unglaubliche Dichtheit, aber es ist schwieriger zu drehen. Ein Kugelhahn mit seinen kleineren Kontaktpunkten (nur die Sitze gegen die Kugel) benötigt weniger Kraft zum Betätigen. Weniger Drehmoment, einfachere Automatisierung.
Profi-Tipp: In der Praxis habe ich schon erlebt, dass Bediener Kükenhähne beschädigt haben, indem sie sie mit Spickstangen zwangen. Wenn Sie einen Kegelhahn benötigen, sollten Sie Getriebeantriebe oder Stellantriebe vorsehen, die dem Drehmoment gewachsen sind.
Kugelhahn vs. Kükenhahn: Detaillierter Vergleich
Abdichtungsleistung: Welches System stoppt Lecks besser?
Wenn Sie eine absolut tropffreie, blasendichte Absperrung benötigen - insbesondere bei Gas oder gefährlichen Flüssigkeiten -, dann ist der Kugelhahn vs. Kükenhahn wird die Debatte real.
Kegelventile sind hier in der Regel die Gewinner. Der kegelförmige Kegel verkeilt sich im Gehäuse und erzeugt eine massive Metall-auf-Metall- oder Metall-auf-Hülse-Dichtung. Geschmierte Kegelventile gehen noch einen Schritt weiter. Zwischen Kegel und Gehäuse wird ein Dichtmittel eingespritzt, das jeden mikroskopisch kleinen Spalt ausfüllt. Für Erdgasleitungen ist das ein entscheidender Vorteil. Ich habe gesehen, dass Gasversorgungsunternehmen fast ausschließlich geschmierte Ventile verwenden, weil ein Leck nicht nur lästig ist, sondern ein Sicherheitsrisiko darstellt.
Kugelhähne? Auch sie dichten dank weicher Sitze dicht ab (oft PTFE oder verstärktes Teflon). Wenn die Kugel gegen diese Sitze drückt, erhalten Sie bei sauberem Betrieb eine blasendichte Dichtung. Aber hier ist der Haken: Wenn Sie Feststoffe in Ihrer Flüssigkeit haben - denken Sie an Sand, Rostpartikel oder Schlamm - können diese Partikel die Kugel zerkratzen oder sich in den Sitzen festsetzen. Sobald das passiert, haben Sie einen Leckagepfad. Ich habe schon Kugelhähne gesehen, die bei Bergbauschlamm innerhalb von Monaten versagten, während ein nicht geschmierter Hahn mit einer Hülse jahrelang hielt.
Die Quintessenz?
- Stopfenventil: Hervorragende Abdichtung bei schmutzigen, abrasiven oder hochviskosen Flüssigkeiten. Ausgezeichnet für Gas.
- Kugelhahn: Hervorragende Abdichtung bei sauberen Flüssigkeiten. Weniger tolerant gegenüber Partikeln.
Drehmoment und Bedienung: Warum die Benutzerfreundlichkeit wichtig ist
Hier haben Kugelhähne einen großen Vorsprung.
Da die Kugel nur die Sitze berührt, ist das Betätigungsmoment gering. Sie können einen 2-Zoll-Kugelhahn mit einer Hand drehen. Selbst größere Größen bleiben, wenn sie auf einem Zapfen montiert sind, handlich. Das bedeutet, dass Sie kleinere, billigere elektrische oder pneumatische Antriebe verwenden können. Für automatisierte Systeme ist das eine enorme Kostenersparnis.
Steckventile? Das ist eine andere Geschichte. Der Kegel reibt gegen eine große Dichtfläche. Selbst mit Schmierung ist mehr Kraft erforderlich. Ungeschmierte Kegelhähne mit Muffe reduzieren diese Reibung etwas - die Muffe wirkt wie eine reibungsarme Auskleidung -, aber das Drehmoment ist immer noch höher als bei einem vergleichbaren Kugelhahn. In großen Größen sind Zahnradantriebe die Regel.
Wenn Ihre Anwendung häufige Schaltvorgänge (mehrmals am Tag) oder eine Fernautomatisierung erfordert, würde ich zu einem Kugelhahn tendieren. Das geringere Drehmoment bedeutet weniger Verschleiß des Stellantriebs und geringeren Energieverbrauch.
Profi-Tipp: Wenn Sie die Kosten für den Stellantrieb vergleichen, sollten Sie nicht nur auf das Preisschild des Ventils achten. Ein Kükenhahn mag in der Anschaffung billiger sein, aber wenn er einen massiven Stellantrieb benötigt, können sich die Gesamtkosten zugunsten eines Kugelhahns verschieben. Berücksichtigen Sie bei Ihren Berechnungen immer auch die Automatisierung.
Durchflusseigenschaften und Druckabfall
Das mag Sie überraschen: Ein Kugelhahn mit vollem Durchgang hat fast keinen Druckabfall. Die Bohrung hat die gleiche Größe wie das Rohr, so dass der Durchfluss gerade durchfließt. Es ist, als hätte man ein Stück Rohr mit einem Griff. Ideal für Systeme, bei denen man sich keinen Druckverlust leisten kann.
Kegelventile, insbesondere solche mit rechteckigen Öffnungen, bieten ebenfalls einen guten Durchfluss. Bei einigen Konstruktionen kann es jedoch zu Turbulenzen oder einem leichten Druckabfall kommen, da der Kegelanschluss nicht immer perfekt rund oder vollflächig ist. Exzentrische Kegelventile verbessern dies, sind aber immer noch nicht so stromlinienförmig wie ein Kugelventil mit vollem Anschluss.
Wenn Ihr Prozess maximale Durchflussleistung erfordert, ist ein Kugelhahn mit vollem Durchgang Ihr bester Freund.
Anwendungen in der realen Welt
Sie wollen wissen, wohin diese Ventile eigentlich gehören. Hier ist eine Aufschlüsselung, die auf dem basiert, was ich in Anlagen und Raffinerien gesehen habe.
Steckerventile lieben diese Umgebungen:
- Ölraffinerien und Gaspipelines (insbesondere geschmierte Kegelventile für blasendichtes Absperren von Gas)
- Gülle-, Schlamm- und Abwasserleitungen (die Abstreifwirkung des Stopfens beseitigt Verunreinigungen)
- Chemische Verarbeitung mit korrosiven, viskosen oder klebrigen Flüssigkeiten
- Hochtemperaturanwendungen, bei denen Metall-Metall-Dichtungen glänzen
Kugelhähne dominieren in:
- Wasseraufbereitungsanlagen (sauberes Wasser, geringes Drehmoment, zuverlässig)
- HLK-Systeme und Haustechnik
- Lebensmittel- und Getränkeherstellung (hygienische Designs, leicht zu reinigen)
- Hochdruckgas- und Kohlenwasserstofftransfer
- Automatisierte Prozessanwendungen, bei denen Sie schnelle, häufige Zyklen benötigen
Ich habe sogar schon Kugelhähne gesehen, die in Unterwasseranwendungen mit Druckwerten von bis zu 10.000 psi eingesetzt wurden. Versuchen Sie das einmal mit einem Standard-Kükenventil, und Sie bräuchten einen Kran, um es zu drehen.
Wartung und Lebensdauer
Niemand tauscht gerne jedes Jahr Ventile aus. Welches Ventil hält also länger?
Das hängt ganz davon ab, was durch sie hindurchfließt.
Bei sauberem Betrieb kann ein Kugelhahn ein Jahrzehnt lang wartungsfrei laufen. Die Sitze verschleißen irgendwann, aber bei einem dreiteiligen Kugelhahn können Sie sie austauschen, ohne das Ventil aus der Leitung zu nehmen. Toll.
Bei schmutzigem Betrieb frisst der Kugelhahn Sitze. Ein Kegelventil hingegen hat bei jedem Zyklus eine Abstreifwirkung. Durch diesen Selbstreinigungseffekt werden Partikel aus dem Weg geschoben. Geschmierte Kegelventile müssen regelmäßig mit Dichtungsmitteln versehen werden, was zwar eine Wartungsaufgabe ist, aber besser als der Austausch des gesamten Ventils.
Was viele vergessen: Kegelventile lassen sich von innen leichter reinigen. Der Kegel lässt sich nach dem Abnehmen der Haube herausnehmen. Kugelhähne? Die Kugel ist tief im Inneren versteckt. Die Reinigung des Gehäuses kann mühsam sein. Für sanitäre Anwendungen ist das wichtig.
Bei Automatisierungsanlagen mit hohen Taktraten sind Kugelhähne die Gewinner in Sachen Langlebigkeit, da ein geringeres Drehmoment die mechanische Belastung reduziert. Weniger Belastung, weniger Ausfälle.
Kosten: Es geht nicht nur um den Kaufpreis
Man hört oft, dass Kugelhähne teurer sind. Und allein für das Ventil kann das stimmen - vor allem bei exotischen Materialien oder Hochdruckklassen.
Aber hier ist die Sache: Die anfänglichen Kosten sind nur ein Teil des Ganzen.
Nehmen wir an, Sie wollen ein 6-Zoll-Ventil für abrasiven Schlamm auslegen. Ein billiger Kugelhahn könnte innerhalb von sechs Monaten ausfallen. Dann müssen Sie die Sitze und vielleicht auch die Kugel austauschen und mit Ausfallzeiten rechnen. Ein Kegelventil kostet 20-30% mehr, hält aber bei einfacher Schmierung fünf Jahre lang. Über einen Zeitraum von 10 Jahren können die Gesamtbetriebskosten des Kegelhahns halb so hoch sein wie die des Kugelhahns.
Auf der anderen Seite bedeutet das geringere Drehmoment des Kugelhahns für sauberes Wasser mit einem automatischen Antrieb, dass Sie einen kleineren, billigeren Antrieb spezifizieren. Das kombinierte Paket aus Ventil und Stellantrieb kann günstiger sein als ein Kegelventil.
Meine Faustregel: Wenn die Flüssigkeit sauber und der Druck moderat ist, haben Kugelhähne in der Regel die besseren Lebenszykluskosten. Wenn die Flüssigkeit schwierig ist (Schlamm, zähflüssig, korrosiv), sollten Sie die Kosten für ein Kükenventil berechnen. Sie werden vielleicht überrascht sein.
Der Entscheidungsrahmen: Wie man in 30 Sekunden wählt
Ich habe Ihnen einen einfachen Rahmen versprochen. Hier ist er.
Stellen Sie sich diese drei Fragen:
1. Was fließt? Saubere Flüssigkeit oder Gas? Kugelhahn. Abrasiv, zähflüssig oder schmutzig? Stopfenventil. 2. Wie oft wird der Zyklus durchgeführt? Häufige Automatisierung? Kugelhahn (niedriges Drehmoment). Seltene, dichte Absperrung? Kükenventil. 3. Was steht auf dem Spiel, wenn es undicht wird? Gas oder Gefahrgut? Geschmiertes Absperrventil. Wasser oder nicht gefährliche Stoffe? Beides geht, aber Kugel ist einfacher.
Stecken Sie immer noch fest? Verwenden Sie diesen schnellen Trick.
| Zustand | Empfohlener Ventiltyp |
|---|---|
| Saubere Flüssigkeiten, hoher Druck, häufiger Betrieb | Kugelhahn (schwimmend oder mit Zapfen) |
| Gas (insbesondere Erdgas), blasendicht erforderlich | Geschmiertes Kegelventil |
| Gülle, Schlamm, Abwasser, Bergbauabfälle | Ungeschmiertes Kegelventil mit Muffe |
| Lebensmittel, Getränke, Pharmazeutika | Sanitärkugelhahn |
| Hohe Temperaturen, korrosive Chemikalien | Kegelventil (metallisch dichtend) oder Kugelhahn aus Speziallegierung |
| Automatisierung mit kleinem Budget | Kugelhahn mit elektrischem Antrieb |
Profi-Tipp: Vergessen Sie nicht die Anschlusskonfiguration. Beide Ventiltypen gibt es in Versionen mit mehreren Anschlüssen für die Umleitung des Durchflusses. Kugelhähne bieten jedoch eine größere Vielseitigkeit - voller Durchgang, reduzierter Durchgang, V-Durchgang zur Drosselung (obwohl ich beide nicht für eine kontinuierliche Drosselung empfehle). Kükenhähne haben in der Regel einen vollen Durchgang mit rechteckigen Öffnungen.
Update 2026: Was gibt es Neues in der Kugelhahn- und Kükenhahntechnologie?
Die Grundlagen haben sich nicht geändert, aber einige Trends machen die Wahl einfacher (oder schwieriger, je nachdem, wie man es betrachtet).
Die Einspritzsysteme für chemische Dichtmittel bei Kugelhähnen sind inzwischen sehr gut. Einige Hersteller bieten jetzt Kugelhähne mit Einspritzöffnungen für Dichtmittel an. Dadurch wird der Dichtungsspalt zwischen Kugelhahn und Kegelventil verkleinert. Bei Hochdruckgas kann ein auf einem Zapfen montierter Kugelhahn mit doppelter Absperrung und Entlüftung plus Dichtmitteleinspritzung mit der Dichtheit eines geschmierten Kükenhahns mithalten.
Auf der Kegelventilseite reduzieren fortschrittliche Hülsenmaterialien das Drehmoment. Neue PTFE- und UHMWPE-Hülsen verringern die Reibung, ohne die chemische Beständigkeit zu beeinträchtigen. Ich habe einige ungeschmierte Kükenhähne gesehen, die jetzt mit Antrieben laufen, die traditionell für Kugelhähne spezifiziert sind.
Die wichtigste Erkenntnis? Die Grenzen sind fließend. Aber im Moment gelten noch die Grundprinzipien: Kükenhähne für harte, schmutzige, blasendichte Aufgaben; Kugelhähne für saubere, hochzyklische, leicht zu bedienende Aufgaben.
Häufige Fehler bei der Wahl zwischen Kugelhahn und Kükenhahn
Zum Schluss noch ein paar Fallstricke, die ich immer wieder sehe.
Irrtum #1: Die Auswahl basiert allein auf dem Anschaffungspreis.
Ich habe es schon einmal gesagt, aber es lohnt sich, es zu wiederholen. Ein billiger Kugelhahn wird bei abrasivem Betrieb zu einem teuren Leck. Führen Sie eine Analyse der Gesamtbetriebskosten durch. Betrachten Sie die Kosten für Wartungsarbeiten, Ausfallzeiten und Stellantriebe.
Fehler #2: Vergessen der Temperatur.
Standard-Kugelhähne mit PTFE-Sitzen erreichen eine Höchsttemperatur von etwa 400°F. Kegelventile mit Metallsitzen können viel höher sein. Wenn Ihr Prozess 400°F überschreitet, befinden Sie sich wahrscheinlich im Bereich der Kükenhähne, es sei denn, Sie spezifizieren einen Kugelhahn mit Metallsitz (der schnell teuer wird).
Fehler #3: Ignorieren des “Wischeffekts”.
Wenn Sie Feststoffe haben, kann die Abstreifwirkung des Kegelventils Sie vor ständiger Verstopfung bewahren. Kugelhähne fangen Partikel zwischen Kugel und Sitz ein, was den Verschleiß beschleunigt.
Irrtum #4: Die Annahme, dass alle Ventile ständig geschmiert werden müssen.
Hülsenventile sind nach dem Einbau wartungsfrei. Wenn Sie von einem geschmierten Kegelventil kommen, ist das ein entscheidender Vorteil. Kein planmäßiges Einspritzen von Dichtungsmitteln. Weniger Wartungskosten.
Fehler #5: Vorgabe eines Kugelhahns für die Drosselung.
Beide sind Ein/Aus-Ventile, Punkt. Wenn Sie eine Drosselung benötigen, sollten Sie sich Durchgangsventile oder Kugelhähne mit V-Anschluss ansehen (aber auch nicht ideal). Stopfenventile sind besonders schlecht für die Drosselung - der Stopfen wird schnell erodieren.
Abschließende Überlegungen
Hier ist die Sache mit dem Kugelhahn vs. Kükenhahn Entscheidung: Es geht nicht darum, welche Lösung besser ist. Es geht darum, welche Lösung am besten zu Ihrem Prozess passt.
Als ich in dieser Branche anfing, dachte ich, Kugelhähne seien die Antwort auf alles. Sie sind einfach, billig und leicht zu bedienen. Aber ich habe auf die harte Tour gelernt, dass ein Kugelhahn in einer Schlammleitung ein Rezept für Sitzversagen und nächtliche Einsätze ist. Nachdem ich auf ein Ventil mit Muffe umgestiegen war, hörten die Alpträume auf.
Wenn Sie sich an eine Sache aus diesem Leitfaden erinnern, dann an diese:
Kükenhähne sind die erste Wahl für schmutzige, zähflüssige oder gefährliche Anwendungen, bei denen Sie sich kein Leck leisten können. Ja, sie brauchen mehr Kraft zum Drehen, aber die Dichtung ist es wert.
Kugelhähne sind die Könige der sauberen Wartung und Automatisierung. Geringes Drehmoment, lange Lebensdauer und eine große Vielfalt an Konfigurationen machen sie zum Standard für die meisten Ein- und Ausschaltaufgaben.
Wenn Sie also das nächste Mal auf ein Datenblatt eines Ventils starren, fragen Sie sich: Was fließt, wie oft, und was sind die Folgen eines Lecks? Beantworten Sie diese drei Fragen, und die Entscheidung zwischen einem Kugelhahn und einem Kükenhahn wird klar.
Wählen Sie jetzt das richtige Ventil. Ihr Betreiber - und Ihr Wartungsbudget - werden es Ihnen danken.
