¿Cómo funciona una válvula de equilibrado? Guía completa

¿Alguna vez se ha preguntado por qué algunas habitaciones de su edificio están heladas y otras parecen una sauna?

Este es el trato:

Probablemente no sea culpa de su sistema de climatización. Es probable que sea un problema de equilibrio de flujo.

Y ahí es exactamente donde entran en juego las válvulas de equilibrado.

¿Cómo funciona una válvula de equilibrado?

¿Cómo funciona una válvula de equilibrado? Una válvula de equilibrado introduce una cantidad calculada de resistencia en el sistema de fluidos, garantizando que cada ramal reciba el caudal previsto. Sin estas válvulas, el agua sigue el camino de menor resistencia, lo que significa que las unidades más cercanas a la bomba reciben demasiado caudal y las más alejadas se quedan sin él.

Pero aquí está la cosa:

Estas válvulas son mucho más que "añadir resistencia".

De hecho, cuando empecé a trabajar con sistemas hidrónicos, subestimé completamente lo cruciales que eran estos pequeños dispositivos.

(Gran error.)

Así que hoy, como profesional fabricante de válvulas de equilibradoVoy a explicar EXACTAMENTE cómo funcionan las válvulas de equilibrado, los diferentes tipos disponibles y por qué son absolutamente esenciales para cualquier sistema de calefacción, ventilación y aire acondicionado moderno.

¿Te parece bien? Vamos a ello.

¿Qué es una válvula de equilibrado (y por qué debería importarle)?

Piense en el sistema de agua de su edificio como en una red de autopistas.

Sin un control adecuado del tráfico, todo el mundo se amontonaría en la ruta más rápida. ¿El resultado? Atascos totales en algunas carreteras mientras otras permanecen vacías.

Eso es EXACTAMENTE lo que ocurre en los sistemas hidrónicos desequilibrados.

El problema sin equilibrio:

• Habitaciones cerca de la bomba = Demasiado frío/calor
• Habitaciones distantes = Temperatura incorrecta
• Sus facturas de energía = Por las nubes
• Niveles de ruido = Silbidos molestos

Una válvula de equilibrado actúa como un controlador de tráfico de precisión para el caudal de agua.

Esto es lo que hace:

1. Crea una resistencia controlada en ramas específicas
2. Garantiza una distribución equitativa en todo el sistema
3. Mantiene los caudales de diseño independientemente de los cambios de presión
4. Ahorra energía evitando el sobreesfuerzo de la bomba

Cosas muy importantes, ¿verdad?

Los dos tipos principales de válvulas de equilibrado

Ahora es cuando se pone interesante.

No todas las válvulas de equilibrado funcionan de la misma manera. De hecho, existen dos enfoques completamente distintos para lograr el equilibrado hidráulico.

Permítanme desglosarlos:

1. Válvulas de equilibrado estáticas (manuales)

Las válvulas de equilibrado estáticas son como establecer un límite de velocidad permanente en una carretera.

Cómo funcionan:

Imagine un disco ajustable dentro de la válvula (llamado obturador). Un técnico ajusta manualmente este disco para estrechar el paso del flujo, creando la cantidad justa de resistencia.

Aquí está la parte clave:

Estas válvulas tienen dos pequeños puertos de medición (puertos P/T) que le permiten medir la presión diferencial a través de la válvula. Comparando esta caída de presión con la tabla del fabricante, puede calcular EXACTAMENTE cuántos galones por minuto fluyen.

¿El truco?

Una vez ajustada, ya está. La válvula se queda en esa posición para siempre (de ahí lo de "estática").

¿Si añades una nueva habitación o cambias la velocidad de la bomba? Tendrás que reajustarlo todo manualmente.

Lo aprendí por las malas cuando un cliente añadió una ampliación a su edificio. Tuvimos que reequilibrar todo el sistema desde cero.

(No es divertido.)

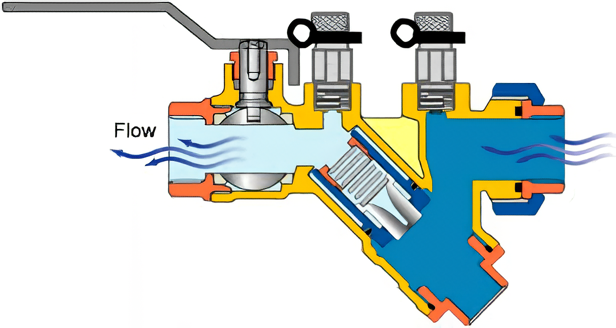

2. Válvulas de equilibrado dinámico (automático)

Las válvulas dinámicas son la solución inteligente.

Piense en ellos como un control de crucero para el caudal de agua.

Aquí está la magia:

En el interior de estas válvulas se encuentra un cartucho accionado por resorte que se ajusta automáticamente en función de la presión del sistema.

• ¿La presión aumenta? El cartucho se comprime, estrechando la abertura
• ¿Baja la presión? El muelle empuja hacia atrás, abriendo más

¿El resultado?

Flujo constante independientemente de lo que ocurra en el resto del edificio.

¿Alguien cierra una válvula en el tercer piso? No hay problema. ¿La bomba se acelera para ahorrar energía? Sigue manteniendo un caudal perfecto.

Se trata de revolucionarios sistemas de bombas de velocidad variable.

Ejemplo real: Cómo funciona en su edificio

Permítanme que les pinte un cuadro.

Digamos que tienes un edificio de oficinas de 10 plantas con radiadores en cada planta.

Sin válvulas de equilibrado:

• Radiadores de la planta baja (los más cercanos a la bomba) = muy calientes
• Radiadores de la 10ª planta = Apenas calientan
• Despilfarro energético = Masivo

Con válvulas de equilibrado correctamente instaladas:

• Cada planta = Temperatura perfecta
• La bomba funciona a velocidad óptima
• La factura energética baja un 15-30%

He visto esta transformación cientos de veces. Y los resultados nunca pasan de moda.

El aspecto técnico (simplificado)

Bien, pongámonos un poco más técnicos.

Pero no se preocupe, seré directo.

Cuando el agua fluye por las tuberías, naturalmente quiere tomar el camino más fácil. Esto crea lo que llamamos "presión diferencial": básicamente, la diferencia de presión entre dos puntos.

Las válvulas de equilibrado funcionan mediante:

1. Medir esta diferencia de presión
2. Cálculo del caudal
3. Ajuste de la resistencia para lograr el caudal deseado

Un consejo profesional:

La caída de presión a través de una válvula sigue la siguiente relación: Caudal = K × √(Pérdida de carga)

Donde K es una constante específica de cada válvula.

(No te preocupes por memorizarlo: los fabricantes proporcionan tablas que hacen los cálculos por ti).

Estática frente a dinámica: ¿Cuál necesita?

Esta es probablemente la pregunta #1 que recibo sobre válvulas de equilibrado.

Y la respuesta es: depende.

Elija válvulas equilibradoras estáticas cuando:

• Su sistema requiere un caudal constante
• El presupuesto es ajustado (son más baratos por adelantado)
• Tiene sistemas sencillos y más pequeños
• Las demandas de caudal rara vez cambian

Elija válvulas de equilibrado dinámico cuando:

• Tiene bombas de velocidad variable
• El sistema da servicio a varias zonas con diferentes horarios
• La eficiencia energética es una prioridad
• Quiere un funcionamiento "listo y olvidado".

¿Mi recomendación?

Para cualquier edificio moderno en 2025, opte por la tecnología dinámica. El ahorro de energía por sí solo suele compensar el mayor coste inicial en 2-3 años.

La solución definitiva: Válvulas de control independientes de la presión (PICV)

Ahora es cuando las cosas se ponen REALMENTE interesantes.

Las válvulas PICV son como la navaja suiza de las válvulas.

Se combinan:

• Equilibrio (limita el caudal máximo)
• Controlar (encendido/apagado motorizado en función del termostato)
• Regulación de la presión (compensación automática)

Todo en UN dispositivo.

En lugar de necesitar válvulas de control y válvulas de equilibrado separadas, lo tendrá todo en un solo paquete.

Los beneficios son enormes:

• Instalación simplificada
• Control perfecto de la temperatura
• Máxima eficiencia energética
• Menores costes de mantenimiento

He estado recomendando estos para casi todos los nuevos proyectos comerciales desde 2020.

Errores comunes que hay que evitar

Permítame evitarle algunos errores dolorosos (y caros):

Error #1: Válvulas subdimensionadas
Demasiado pequeño = caída de presión excesiva = energía de bombeo desperdiciada

Error #2: Instalación en el lugar equivocado
Las válvulas de equilibrado necesitan tuberías rectas antes y después para una medición precisa

Error #3: No documentar la configuración
Registre siempre los ajustes de sus válvulas. Los futuros técnicos se lo agradecerán.

Error #4: Ignorar el mantenimiento
Incluso las válvulas "sin mantenimiento" necesitan revisiones periódicas

Lo esencial de las válvulas de equilibrado

Esto es lo que ocurre:

Las válvulas de equilibrado son absolutamente esenciales para cualquier sistema hidrónico que se precie:

• Temperaturas constantes en todo el edificio
• Consumo mínimo de energía
• Funcionamiento silencioso
• Larga vida útil del equipo

Funcionan creando una resistencia controlada que garantiza que cada parte de su sistema reciba exactamente la cantidad correcta de flujo.

Tanto si opta por sistemas estáticos como dinámicos o por PICV, la clave está en una selección e instalación adecuadas.

Y recuerda:

Un sistema desequilibrado no sólo es ineficaz, sino también incómodo y caro.

Sus próximos pasos

¿Está listo para optimizar su sistema con válvulas de equilibrado?

Esto es lo que recomiendo:

1. Audite su sistema actual - ¿Experimenta incoherencias de temperatura?
2. Calcule sus necesidades de caudal - Cada zona necesita GPM específicos
3. Elija su tipo de válvula - Estática para sistemas sencillos, dinámica para complejos
4. Trabajar con profesionales cualificados - Una instalación adecuada es crucial

Confía en mí:

Conseguir el equilibrio hidráulico adecuado es una de las mejores inversiones que puede hacer en el confort y la eficiencia de su edificio.

La tecnología ha avanzado mucho, especialmente con las modernas válvulas dinámicas y PICV que prácticamente se equilibran solas.

Así que ahí lo tiene: todo lo que necesita saber sobre cómo funciona una válvula de equilibrado.

Puede que estos sencillos dispositivos no parezcan gran cosa, pero son los héroes anónimos que mantienen nuestros edificios confortables y eficientes, con un flujo equilibrado cada vez.
