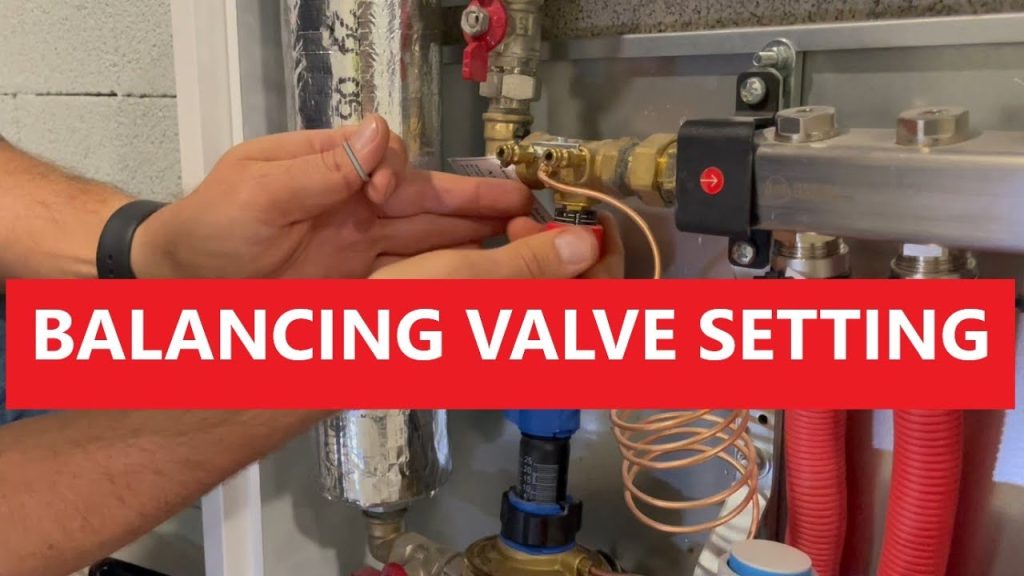

Einstellen des Auswuchtventils: Schritt-für-Schritt-Einrichtung und häufige Fallstricke

Haben Sie schon einmal ein Gebäude betreten, in dem sich einige Räume wie eine Sauna anfühlen, während andere eiskalt sind?

So sieht es aus: Das ist normalerweise ein Problem mit dem Ausgleichsventil.

Und wenn Sie mit ungleichmäßiger Heizung oder Kühlung in Ihrem Gebäude zu kämpfen haben, sollten Sie lernen wie man das Ausgleichsventil einstellt Einstellungen werden zu Ihrer neuen Superkraft.

Als Profi Hersteller von AbgleichventilenIch habe im Laufe der Jahre persönlich mit Hunderten von Hydroniksystemen gearbeitet. Und ich kann Ihnen Folgendes sagen: Ein richtig eingestelltes Ausgleichsventil kann Ihre Energierechnungen um bis zu 30% senken.

Ziemlich süß, oder?

Kurze Zusammenfassung:

• Bestimmung des Ventiltyps: Manuelle Ventile eignen sich für einfache Systeme; automatische Ventile oder PIBCVs sind besser für Systeme mit variabler Geschwindigkeit oder komplexe kommerzielle Systeme geeignet.
• Bei manuellen Ventilen: Vollständig öffnen, Differenzdruck messen, anhand der Herstellertabelle in GPM umrechnen, dann auf den Solldurchfluss drosseln und den Speicheranschlag verriegeln. Bei direktanzeigenden Ventilen: Einstellen, bis der Schwimmer den gewünschten GPM entspricht.
• Achten Sie auf eine korrekte Installation: Pfeil in Strömungsrichtung, Entlüftung, 5D stromaufwärts/2D stromabwärts gerader Verlauf und bevorzugte Platzierung auf der Rücklaufseite, es sei denn, bestimmte Bedingungen erfordern eine Platzierung auf der Zulaufseite.
• Fehlersuche: Springender Druck = Luft; kein Durchfluss möglich = unterdimensionierte Pumpe, verstopftes Sieb oder Rohrproblem; bei Systemen mit mehr als 10 Kreisläufen, Dampf, komplexer Zoneneinteilung oder gesetzlich vorgeschriebener Zertifizierung einen Fachmann hinzuziehen.

Was genau ist ein Ausgleichsventil?

Bevor wir in den Anpassungsprozess eintauchen, sollten wir uns klar machen, womit wir arbeiten.

Ein Abgleichventil ist im Grunde der Verkehrspolizist Ihres Hydroniksystems. Es regelt den Wasserdurchfluss, um sicherzustellen, dass jede Zone genau die richtige Menge an heißem oder kaltem Wasser erhält.

Betrachten Sie es einmal so:

Wasser ist faul. Es nimmt immer den Weg des geringsten Widerstands.

Ohne Ausgleichsventile? Die nächstgelegenen Heizkörper erhalten das gesamte Warmwasser. Die am weitesten entfernten? Sie bekommen die Reste.

(Nicht ideal, wenn man versucht, ein 50.000 Quadratmeter großes Gebäude zu beheizen).

Die zwei Typen, denen Sie begegnen werden

Jetzt wird es interessant.

In der Welt der Ausgleichsventile gibt es zwei Hauptakteure:

Manuelle (statische) Auswuchtventile:

• Sie stellen sie von Hand ein
• Sie bleiben in der von Ihnen gewählten Einstellung
• Perfekt für Systeme mit konstantem Durchfluss
• Kosten in der Regel 50-70% weniger als automatische Ventile

Automatische (dynamische) Auswuchtventile:

• Selbstregulierung aufgrund von Druckänderungen
• Konstante Strömung automatisch aufrechterhalten
• Ideal für Pumpsysteme mit variabler Drehzahl
• Teurer, aber viel weniger Wartung

Profi-Tipp: Bei einfachen Wohngebäuden sind manuelle Ventile in der Regel in Ordnung. Aber für komplexe gewerbliche Gebäude? Automatische Ventile ersparen Ihnen im Nachhinein Kopfschmerzen.

Schritt-für-Schritt-Anleitung zur Anpassung

Also gut, machen wir uns die Hände schmutzig.

Methode 1: Einstellen der manuellen Auswuchtventile

Das ist es, was Sie 80% der Zeit antreffen werden.

Schritt 1: Sammeln Sie Ihre Werkzeuge

Das brauchen Sie:

• Ein Differenzdruckmesser (oder Manometer)
• Das Flussdiagramm des Herstellers
• Ein Schraubenzieher (manchmal)
• Die Auslegungsdurchflussmengen Ihres Systems

Schritt 2: Vollständiges Öffnen des Ventils

Drehen Sie den Griff gegen den Uhrzeigersinn, bis er 100% offen ist. Dies ist Ihr Ausgangspunkt.

Schritt 3: Anschließen des Messgeräts

Hier ist der springende Punkt:

• Befestigen Sie den Hochdruckschlauch (rot) an einem Prüfanschluss
• Schließen Sie den Niederdruckschlauch (blau) an den anderen Anschluss an.
• Vergewissern Sie sich, dass Ihre Verbindungen dicht sind (vertrauen Sie mir)

Schritt 4: Prüfen Sie Ihren Zielfluss

Sehen Sie sich Ihre Systempläne an. Ermitteln Sie die erforderlichen GPM (Gallonen pro Minute) für diesen speziellen Kreislauf.

Keine Baupläne? Hier ist eine schnelle Formel:

• Benötigte BTU-Leistung ÷ (500 × Temperaturabfall) = GPM

Schritt 5: Stromfluss lesen

Messen Sie den Differenzdruck über dem Ventil. Verwenden Sie dann die Tabelle des Herstellers, um diesen Druckwert in GPM umzurechnen.

Schritt 6: Anpassung an das Ziel

Drehen Sie den Ventilgriff langsam im Uhrzeigersinn, um den Durchfluss zu drosseln. Beobachten Sie Ihr Messgerät. Hören Sie auf, wenn Sie Ihre Ziel-Durchflussmenge erreicht haben.

Schritt 7: Sichern Sie es

Die meisten Qualitätsventile haben eine "Memory-Stop"-Funktion. Stellen Sie diese so ein, dass das Ventil nach der Wartung in die exakte Position zurückkehrt.

Methode 2: Einstellen der direktanzeigenden Ventile

Diese sind viel einfacher (und deshalb auch teurer).

Schritt 1: Suchen Sie die Einstellung

Suchen Sie den Einstellknopf oder den Schlitz. Manchmal benötigen Sie einen Inbusschlüssel.

Schritt 2: Beobachten Sie den Schwimmer

Beobachten Sie bei laufender Pumpe den roten Schwimmer im klaren Schauglas. Die Skala zeigt die Durchflussmenge in GPM oder Litern pro Minute an.

Schritt 3: Drehen zum Einstellen

Drehen Sie einfach die Einstellschraube, bis der Schwimmer die gewünschte Durchflussmenge erreicht hat.

Erledigt. Im Ernst, das war's.

Kritische Tipps zur Installation

Aber hier ist die Sache:

Auch das beste Ausgleichsventil funktioniert nicht, wenn es falsch eingebaut ist.

Durchflussrichtung immer prüfen

Jedes Ventil hat einen Pfeil, der die Durchflussrichtung anzeigt. Installieren Sie es verkehrt herum? Ihre Messwerte werden völlig falsch sein.

(Ich habe gesehen, wie erfahrene Techniker diesen Fehler gemacht haben, überprüfen Sie das jedes Mal).

Zuerst die Luft ablassen

Luftblasen = ungenaue Messwerte. Entlüften Sie Ihr System immer, bevor Sie es einstellen.

Achten Sie auf Ihre Rohrleitungen

Für genaue Messungen benötigen Sie:

• 5 Rohrdurchmesser eines geraden Rohres stromaufwärts
• 2 Rohrdurchmesser stromabwärts

Keine Ellbogen, keine T-Stücke, keine komischen Sachen.

Wo Sie Ihre Auswuchtventile platzieren sollten

Der Standort ist wichtig. Sehr sogar.

Rücklaufseitige Installation (am häufigsten)

In 90% der Fälle installieren Sie Ihr Ausgleichsventil auf der Rücklaufseite des Systems.

Und warum? Aus drei Gründen:

1. Stabilerer Druck auf der Rücklaufseite
2. Bessere Flussverteilung in allen Zonen
3. Verhindert Überhitzung in Versorgungskreisen

Versorgungsseitige Installation (Sonderfälle)

Verwenden Sie die Installation auf der Versorgungsseite nur, wenn:

• Arbeiten mit Kühltürmen
• Umgang mit spezifischen Kühlerkonfigurationen
• Der Hersteller verlangt dies ausdrücklich

Gemeinsame Bilanzierungsstrategien

Lassen Sie uns über die Strategie sprechen.

Die Proportionalmethode

Dies ist der Goldstandard für größere Systeme:

1. Beginnen Sie mit dem Kreislauf, der am weitesten von der Pumpe entfernt ist.
2. Anpassung an den Designfluss
3. Zum nächstgelegenen Stromkreis wechseln
4. Wiederholen Sie den Vorgang, bis Sie die Pumpe erreichen.

Die direkte Methode

Besser für kleinere Systeme:

1. Alle Ventile vollständig öffnen
2. Messung des gesamten Systemdurchflusses
3. Passen Sie jeden Zweig an seinen Anteil am Gesamtdurchfluss an.
4. Feinabstimmung nach Bedarf

Fehlersuche bei allgemeinen Problemen

Auch bei perfekter Technik kann etwas schief gehen.

Problem: Erreichen des Zielflusses nicht möglich

Normalerweise bedeutet:

• Pumpe ist unterdimensioniert
• Rohrdurchmesser zu klein
• Schmutzfänger ist verstopft
• Ein anderes Ventil ist teilweise geschlossen

Problem: Herumspringende Druckmesswerte

Das schreit geradezu nach "Luft im System". Abschalten, gründlich entlüften, erneut versuchen.

Problem: Durchfluss ändert sich, wenn andere Zonen geöffnet/geschlossen werden

Sie brauchen automatische Ausgleichsventile oder eine andere Pumpstrategie. Manuelle Ventile können Druckschwankungen nicht ausgleichen.

Überlegungen zur Energieeffizienz

Das übersehen die meisten Menschen:

Richtiges Auswuchten hat nicht nur mit Komfort zu tun. Es geht auch um Geld.

Ein unausgewogenes System zwingt Ihre Pumpe, härter zu arbeiten. Einige Bereiche überhitzen (Energieverschwendung). Andere sind unterhitzt (was zu längeren Laufzeiten führt).

Haben Sie das Gleichgewicht richtig eingestellt? Du könntest es sehen:

• 20-30% Reduzierung der Pumpenenergie
• 15% Senkung der Gesamtkosten für Heizung/Kühlung
• Längere Lebensdauer der Geräte (weniger Verschleiß)

Fortgeschrittene Tipps für Profis

Möchten Sie Ihr Balancierspiel auf die nächste Stufe bringen?

Digitale Durchflussmessgeräte verwenden

Weg mit den analogen Messgeräten. Digitale Messgeräte bieten Ihnen:

• 0,1% Genauigkeit (im Vergleich zu 5-10% für analog)
• Fähigkeiten zur Datenerfassung
• Bluetooth Konnektivität für die Fernüberwachung

PIBCVs in Betracht ziehen

Druckunabhängige Ausgleichsregelventile vereinen Ausgleich und Regelung in einem Gerät. Sie sind teuer, können aber komplexe Systeme drastisch vereinfachen.

Alles dokumentieren

Erstellen Sie einen Bilanzbericht, der Folgendes zeigt:

• Standort der einzelnen Ventile
• Auslegungs- und tatsächliche Durchflussmengen
• Ventilstellungen
• Datum und Name des Technikers

Dies ist für die spätere Fehlersuche von unschätzbarem Wert.

Sicherheitserwägungen

Wir wollen, dass Sie in einem Stück bleiben:

• Überschreiten Sie niemals den Nenndruck des Ventils
• Verwenden Sie die richtige PSA (Verbrennungen durch heißes Wasser sind kein Witz)
• Pumpen vor dem Anschließen von Messgeräten verriegeln
• Prüfen Sie vor dem Verlassen der Baustelle auf undichte Stellen

Wann Sie einen Profi hinzuziehen sollten

Hören Sie, ich bin ganz für Heimwerken. Aber manchmal braucht man Unterstützung.

Rufen Sie einen Fachmann, wenn:

• Umgang mit Systemen mit mehr als 10 Stromkreisen
• Arbeiten mit Dampfsystemen
• Ihr Gebäude hat eine komplexe Bebauung
• Örtliche Vorschriften erfordern zertifiziertes Auswuchten

Die Quintessenz

Lernen wie man das Ausgleichsventil einstellt Systeme richtig zu stimmen, ist wie das Erlernen des Stimmens einer Gitarre.

Es braucht Übung. Aber wenn man es einmal drauf hat? Dann funktioniert alles... einfach.

Ihre Heizung und Kühlung wird effizienter. Ihre Energierechnungen sinken. Und die Beschwerden über heiße/kalte Stellen? Sie verschwinden.

Beginnen Sie mit einer Zone. Nehmen Sie sich Zeit. Dokumentieren Sie Ihre Arbeit.

Ehe du dich versiehst, wirst du ganze Gebäude wie ein Profi ausbalancieren.

Denken Sie daran: Der Schlüssel zur erfolgreichen Einstellung des Ausgleichsventils ist Geduld und Präzision. Wenn Sie die Arbeit überstürzen, müssen Sie nächste Woche wieder Probleme beheben. Machen Sie es beim ersten Mal richtig, und das System wird jahrelang reibungslos laufen.
