Was ist der Absperrschieber? Vollständiger Leitfaden (2025)

Was ist das Schieberventil?

Was ist ein Absperrschieber? Es handelt sich um eine der häufigsten industriellen Armaturen, die zum vollständigen Öffnen oder Schließen von Flüssigkeitsströmen in Rohrleitungen verwendet werden. Schieber funktionieren, indem sie eine keilförmige Barriere (Schieber genannt) gerade aus dem Durchflussweg anheben und so einen ungehinderten Durchgang schaffen, wenn sie vollständig geöffnet sind.

Die Sache ist die:

Absperrschieber sind ÜBERALL zu finden. Von der Wasserleitung unter Ihrer Straße bis hin zu großen Ölpipelines sorgen diese Arbeitstiere dafür, dass Flüssigkeiten genau dann fließen (oder gestoppt werden), wenn sie gebraucht werden.

Und in diesem Leitfaden zeige ich Ihnen alles, was Sie über die Absperrschieber.

Einschließlich:

  • Wie Absperrschieber tatsächlich funktionieren
  • Verschiedene Arten und wann sie zu verwenden sind
  • Die wichtigsten Vor- und Nachteile
  • Tipps zur Installation und Wartung
  • Gemeinsame Anwendungen

Lassen Sie uns gleich eintauchen.

Was ist ein Absperrschieber?

Was macht Schieber anders?

Schieber sind einzigartig, weil sie für eine bestimmte Aufgabe konstruiert sind: den vollständig offenen oder vollständig geschlossenen Betrieb.

Stellen Sie sich das vor wie ein Garagentor. Sie wollen es entweder ganz oben oder ganz unten haben. Sie würden es nicht halb offen lassen (es sei denn, Sie wollen Probleme).

Dasselbe gilt für Schieber.

Als ich anfing, mit Industriearmaturen zu arbeiten, machte ich den Anfängerfehler, einen Schieber zum Drosseln zu verwenden. Ein großer Fehler. Das Ventil fing an, wie verrückt zu vibrieren und war nach Monaten statt nach Jahren abgenutzt.

Das ist das Besondere an Schiebern:

Geradliniger Durchflussweg: Bei vollständiger Öffnung fließt die Flüssigkeit mit minimalem Widerstand gerade durch. Keine Drehungen, Wendungen oder Hindernisse.

Niedriger Druckverlust: Aufgrund des geraden Weges verlieren Sie nur sehr wenig Druck über das Ventil. Das spart Energie und senkt die Kosten für das Pumpen.

Bidirektionale Abdichtung: Die meisten Absperrschieber dichten in beiden Durchflussrichtungen gleich gut ab.

Konstruktion mit voller Bohrung: Die Ventilöffnung entspricht dem Rohrdurchmesser, so dass es keine Durchflussbegrenzung gibt.

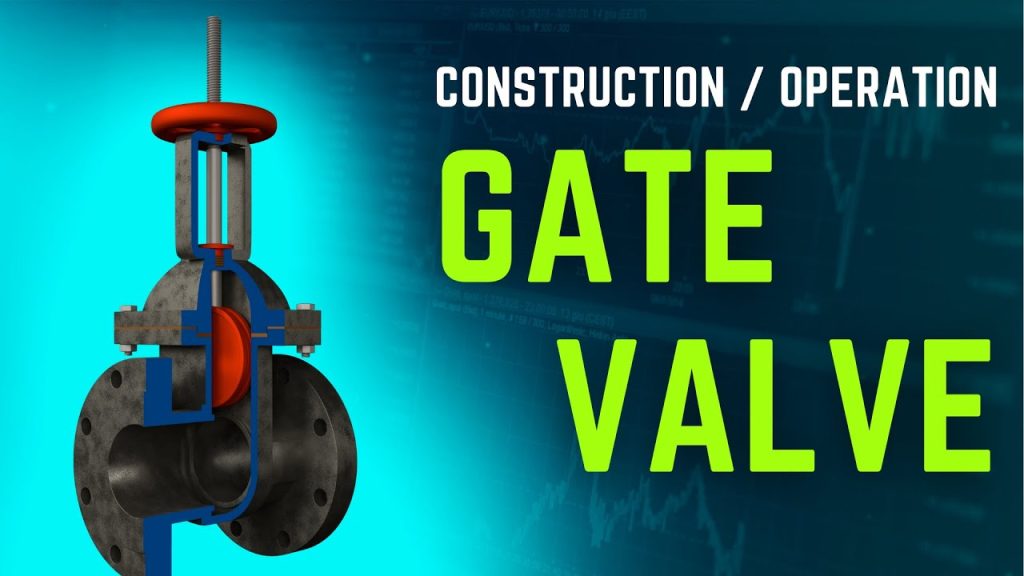

Wie funktionieren eigentlich Schieber?

Die Bedienung ist erstaunlich einfach:

  1. Sie drehen das Handrad (oder den Antrieb)
  2. Die Spindel dreht sich und bewegt das Tor nach oben oder unten
  3. Das Tor gleitet zwischen den Sitzen der Karosserie
  4. In der geschlossenen Position verkeilt sich der Schieber fest gegen die Sitze, um den Durchfluss zu stoppen.

Aber jetzt wird es interessant:

Das Tor selbst kann unterschiedlich gestaltet sein. Und diese Unterschiede spielen für die Leistung und Langlebigkeit eine große Rolle.

Arten von Torentwürfen

Massive Keiltore sind die einfachsten. Ein massives Stück Metall, das wie ein Keil geformt ist. Sie sind robust und halten hohen Temperaturen gut stand, erfordern aber eine präzise Bearbeitung.

Flexible Keiltore haben einen Einschnitt in der Mitte, der eine leichte Biegung ermöglicht. Dadurch können sie besser abdichten, wenn es zu thermischen Ausdehnungen oder Spannungen in den Rohrleitungen kommt.

Geteilte Keiltore (auch Parallelschieber genannt) bestehen aus zwei separaten Teilen. Sie stellen sich selbst ein, um gleichmäßig abzudichten, was für Hochdruckanwendungen ideal ist.

Welchen Typ Sie wählen, hängt von Ihrer spezifischen Anwendung ab. Dazu später mehr.

Steigender Schaft vs. nicht steigender Schaft: Was ist besser?

Dies ist eine der wichtigsten Entscheidungen bei der Auswahl eines Schieberventils.

Und es gibt keine universelle "bessere" Option. Das hängt von Ihren spezifischen Bedürfnissen ab.

Schieber mit steigender Spindel

Bei Ausführungen mit steigender Spindel bewegt sich die Spindel bei der Betätigung der Armatur auf und ab.

Vorteile:

  • Visuelle Positionsanzeige (Sie können sehen, ob sie offen oder geschlossen ist)
  • Spindelgewinde bleiben außerhalb der Flüssigkeit
  • Besser für korrosive Dienstleistungen
  • Leichter zu schmieren

Nachteile:

  • Mehr vertikaler Spielraum erforderlich
  • Nicht für die unterirdische Verlegung geeignet
  • Teurer

Schieber mit nichtsteigender Spindel

Die Spindel bleibt in der gleichen Position und der Schieber bewegt sich auf den Gewinden auf und ab.

Vorteile:

  • Kompaktes Design
  • Perfekt für begrenzten Raum
  • Ideal für unterirdischen Betrieb
  • Weniger teuer

Nachteile:

  • Die Ventilposition ist nicht leicht zu erkennen
  • Spindelgewinde, das der Flüssigkeit ausgesetzt ist
  • Nicht geeignet für korrosive Medien

Ich habe zu viele Leute gesehen, die sich für den falschen Typ entschieden haben und es später bereuen.

Eine Wasseraufbereitungsanlage, für die ich beratend tätig war, hat in ihrem unterirdischen Gewölbe Ventile mit steigender Spindel installiert. Das gesamte Gewölbe musste umgebaut werden, um den Hub der Spindel zu berücksichtigen. Ein teurer Fehler.

Metallsitz vs. federnder Sitz: Die große Debatte

Dies ist eine weitere wichtige Entscheidung, die sich auf Leistung und Langlebigkeit auswirkt.

Metallisch dichtende Schieberventile

Hier besteht ein Metall-Metall-Kontakt zwischen dem Tor und den Sitzen.

Sie sind die traditionelle Wahl für:

  • Anwendungen bei hohen Temperaturen
  • Dampfservice
  • Abrasive Flüssigkeiten
  • Wenn eine brandsichere Konstruktion erforderlich ist

Aber sie haben eine große Schwäche:

Der gefürchtete "Drahtzieh-Effekt". Wenn Sie versuchen, mit einem Ventil mit Metallsitz zu drosseln, erodieren die Kanäle in den Sitzflächen durch die hohe Strömungsgeschwindigkeit. Sobald dies geschieht, dichtet das Ventil nie wieder richtig ab.

Elastisch dichtende Schieberventile

Bei diesen Ventilen ist der Schieber mit Gummi oder einem Elastomer überzogen.

Spielverändernde Vorteile:

  • Blasendichtes Absperren
  • Keine Ventiltasche zum Auffangen von Sedimenten
  • Niedrigeres Betriebsdrehmoment
  • Verzeihender gegenüber Pipeline-Rückständen

Der Kompromiss? Temperaturbegrenzungen. Die meisten Ventile mit elastischem Sitz erreichen ihr Maximum bei 65°C (150°F).

Für Wasserverteilungssysteme sind elastisch dichtende Ventile fast immer die bessere Wahl. Sie halten länger und dichten in typischen Wasseranwendungen besser ab.

Wann sollten Sie Absperrschieber verwenden?

Schieber eignen sich hervorragend für bestimmte Situationen:

Perfekt für:

  • Ein/Aus-Isolationsdienst
  • Unregelmäßiger Betrieb
  • Wo niedriger Druckabfall wichtig ist
  • Einsatz von Schlämmen oder viskosen Flüssigkeiten
  • Wenn Molchen ist erforderlich
  • Pipelines mit großem Durchmesser

Vermeiden Sie sie bei:

  • Drosselung oder Flusskontrolle
  • Häufiger Betrieb
  • Notabschaltung (zu langsam)
  • Saubere Instrumentenluftsysteme

Lassen Sie mich ein konkretes Beispiel nennen:

Ein Chemiewerk verwendete Absperrschieber zur Durchflussregelung in seinem Kühlwassersystem. Die Ventile fielen alle 6 Monate wegen Erosion aus. Wir ersetzten sie durch Durchgangsventile, die für die Drosselung ausgelegt waren. Das Problem war gelöst.

Häufige Probleme mit Absperrschiebern (und wie man sie vermeidet)

Nachdem ich mit Tausenden von Ventilen gearbeitet habe, habe ich jede nur denkbare Fehlerart gesehen.

Hier sind die häufigsten Probleme:

1. Festgefahren in Position

Ursache: KorrosionKesselsteinablagerungen oder mangelnde Funktion
Lösung: Ventile vierteljährlich überprüfen, auch wenn sie nicht für den Prozess benötigt werden

2. Undichtigkeit durch den Sitz

Ursache: Beschädigte Sitzoberflächen durch Drosselung oder Ablagerungen
Lösung: Niemals mit Absperrschiebern drosseln, Schmutzfänger vorschalten

3. Leckage der Spindelpackung

Ursache: Verschlissene Packung, unsachgemäße Einstellung
Lösung: Regelmäßige Anpassung der Verpackung, Umstellung auf moderne Verpackungsmaterialien

4. Schwierig zu handhaben

Ursache: Übermäßiger Systemdruck, korrodierte Spindeln
Lösung: Sicherstellen, dass das Ventil für die Druckklasse geeignet ist, regelmäßig warten

Bewährte Praktiken bei der Installation

Ein ordnungsgemäßer Einbau verhindert 90% von Ventilproblemen.

Hier ist meine bewährte Installations-Checkliste:

  1. Ausrichtung des Rückschlagventils - Während die meisten Schieber in jeder Position funktionieren, haben einige eine bevorzugte Ausrichtung
  2. Sauberkeit der Rohrleitungen - Leitungen vor der Installation spülen, um Verunreinigungen zu entfernen
  3. Richtige Unterstützung - Große Ventile brauchen unabhängige Unterstützung, nicht nur Rohrschellen
  4. Auswahl der Dichtungen - Verwenden Sie kompatible Dichtungsmaterialien für Ihren Service
  5. Anziehen der Schraube - Richtige Reihenfolge und Drehmomentwerte beachten
  6. Inbetriebnahme - Ventil vor Inbetriebnahme vollständig durchlaufen lassen

Ein weiterer wichtiger Tipp:

Erzwingen Sie niemals ein Ventil, das schwer zu bedienen ist. Ich habe schon zu viele beschädigte Ventile gesehen, weil jemand eine Spickzange auf das Handrad gelegt hat. Wenn es so schwer zu drehen ist, stimmt etwas nicht.

Wartung, die wirklich wichtig ist

Die meisten Wartungsprogramme für Ventile sind überflüssig.

Das ist es, was den Unterschied ausmacht:

Vierteljährlich:

  • Ventil über den gesamten Zyklus betätigen
  • Auf externe Lecks prüfen
  • Überprüfen Sie den reibungslosen Betrieb

Jährlich:

  • Falls erforderlich, Verpackung anpassen
  • Freigelegte Spindelgewinde schmieren (steigende Spindel)
  • Flanschschrauben auf Lockerheit prüfen

Je nach Bedarf:

  • Stopfbuchspackung austauschen, wenn die Einstellung die Leckage nicht mehr stoppt
  • Wartung der Antriebe gemäß den Empfehlungen des Herstellers

Der Schlüssel ist Beständigkeit. Ein einfaches, regelmäßig durchgeführtes Wartungsprogramm ist besser als ein aufwendiges, sporadisch durchgeführtes Programm.

Auswahl des richtigen Absperrschiebers

Bei Hunderten von Optionen, die zur Verfügung stehen, kann die Auswahl überwältigend erscheinen.

Hier ist mein vereinfachtes Auswahlverfahren:

Schritt 1: Definieren Sie Ihre Dienstleistung

  • Flüssigkeitstyp
  • Temperaturbereich
  • Druckstufe
  • Häufigkeit des Einsatzes

Schritt 2: Konfiguration auswählen

  • Steigender vs. nicht steigender Schaft
  • Metall vs. elastische Sitze
  • Anschlussart (geflanscht, mit Gewinde, geschweißt)

Schritt 3: Materialien auswählen

  • Gehäusematerial für Korrosionsbeständigkeit
  • Beschnittmaterialien für Verschleißfestigkeit
  • Kompatibilität von Dichtungen und Packungen

Schritt 4: Richtige Größe

  • Rohrgröße anpassen (nicht verkleinern)
  • Überprüfung der Druckklasse
  • Künftige Anforderungen an den Fluss berücksichtigen

Die Zukunft der Schieberventile

Obwohl Schieber zu den ältesten Armaturenkonstruktionen gehören, geht die Innovation weiter.

Zu den jüngsten Entwicklungen gehören:

  • Intelligente Stellantriebe mit Positionsrückmeldung
  • Fortschrittliche Beschichtungstechnologien
  • Verbesserte Sitzkonstruktionen für Null-Leckage
  • Leichte Verbundwerkstoffe

Das Grundprinzip bleibt jedoch unverändert: eine einfache und zuverlässige Möglichkeit, den Durchfluss zu stoppen oder zuzulassen.

Unterm Strich

Also, Was ist ein Absperrschieber? Er ist das Arbeitspferd der Flüssigkeitssteuerung - eine bewährte Konstruktion, die in zahllosen Anwendungen zuverlässigen Ein- und Ausschaltbetrieb bietet. Wenn sie richtig ausgewählt und eingesetzt werden, leisten Schieber jahrelang störungsfreien Dienst.

Der Schlüssel liegt darin, ihre Stärken und Grenzen zu kennen. Verwenden Sie sie zur Isolierung, nicht zur Kontrolle. Halten Sie sie regelmäßig instand. Wählen Sie den richtigen Typ für Ihre Anwendung.

Wenn Sie das tun, werden Ihre Absperrschieber die meisten anderen Geräte in Ihrer Anlage überdauern.

Denken Sie daran: Schieber sind für einen bestimmten Zweck konzipiert - für den Betrieb in vollständig geöffnetem oder geschlossenem Zustand. Halten Sie sich an diese Konstruktionsabsicht, und sie werden Ihnen jahrzehntelang gute Dienste leisten.
